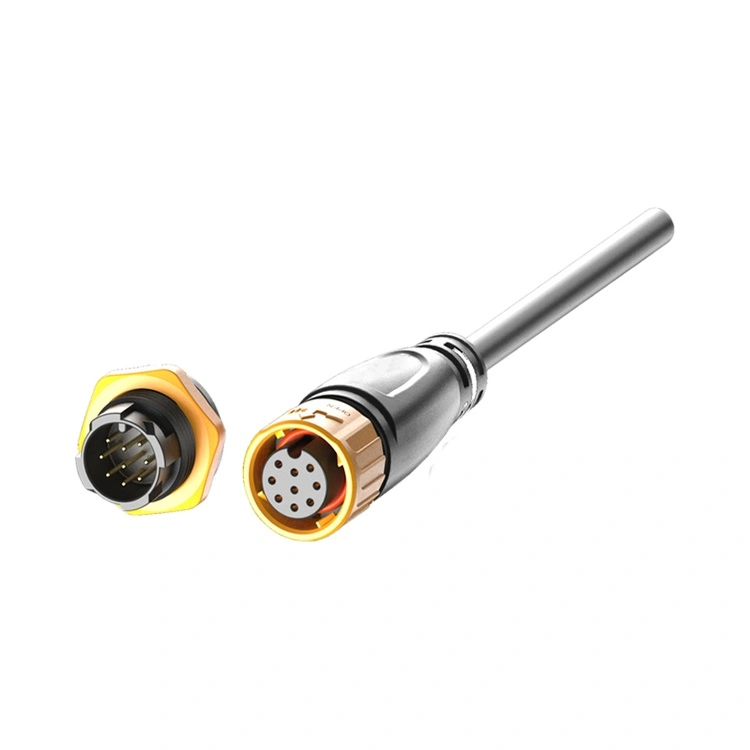

ThePenyambung kalis air plastik siri Reunion M20 menyampaikan ketiga-tiga—menggabungkan perumah PA66 yang ringan dan berprestasi stabil dengan sesentuh tembaga kalis air IP67/IP68 dan bersalut emas berkadar sehingga 20A. Direka dan dihasilkan sendiri oleh kemudahan yang diperakui ISO Reunion, keluarga penyambung ini menyediakan pengeluar peralatan, penyepadu sistem dan jurutera penyelenggaraan alternatif yang terbukti kepada sambung logam yang mudah karat dalam persekitaran semburan garam, kimia dan kelembapan tinggi.
Reunion bukanlah sebuah syarikat perdagangan—kami adalah pengilang bersepadu secara menegak dengan lebih 15 tahun pengalaman pengacuan ketepatan dan pengalaman kejuruteraan hubungan. Setiap batch kamiPenyambung kalis air plastik siri M20telah menjalani ujian elektrik 100%, dan ujian kalis air, dengan rekod ujian disimpan untuk kebolehkesanan penuh. Apabila anda menentukan Reunion, anda menentukan rakan kongsi yang mengawal kualiti daripada pengeringan resin hingga pemasangan akhir—disokong oleh ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 dan pengiktirafan UL.
ThePenyambung kalis air plastik siri Reunion M20 ialah sambungan pekeliling berulir yang direka bentuk untuk aplikasi yang menuntut kedua-dua penghantaran kuasa yang besar (sehingga 20A setiap sentuhan) dan daya tahan alam sekitar. Antara muka gandingan 20mmnya menampilkan perumah termoplastik PA66 berkekuatan tinggi yang dirumus dan diacu terus dalam mana-mana warna RAL/Pantone—tiada cat, tiada penyaduran, tiada kakisan. Perumahan ini sememangnya kalis karat dan kalis pengoksidaan, dengan suhu pesongan haba melebihi 200°C, memastikan prestasi yang boleh dipercayai dari -40°C hingga +105°C.

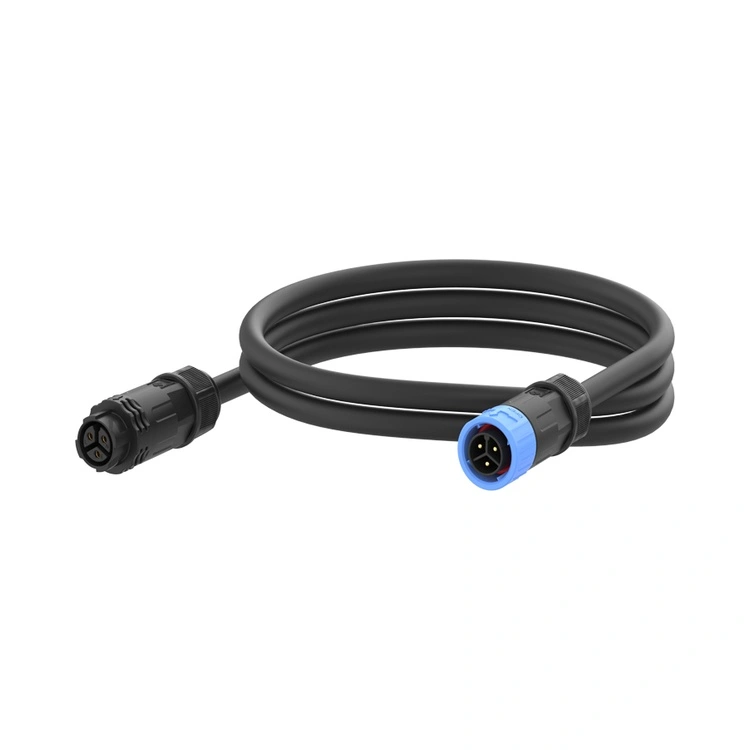

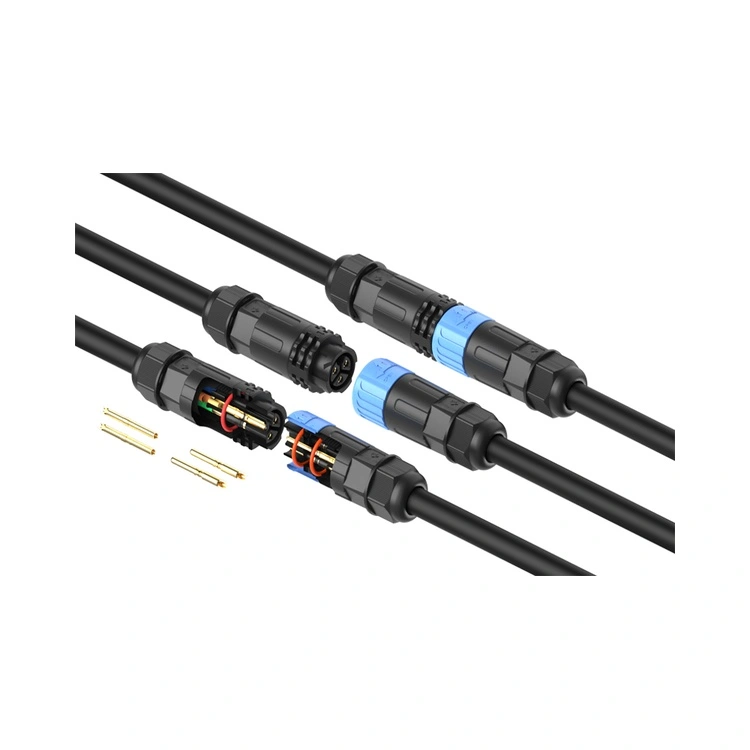

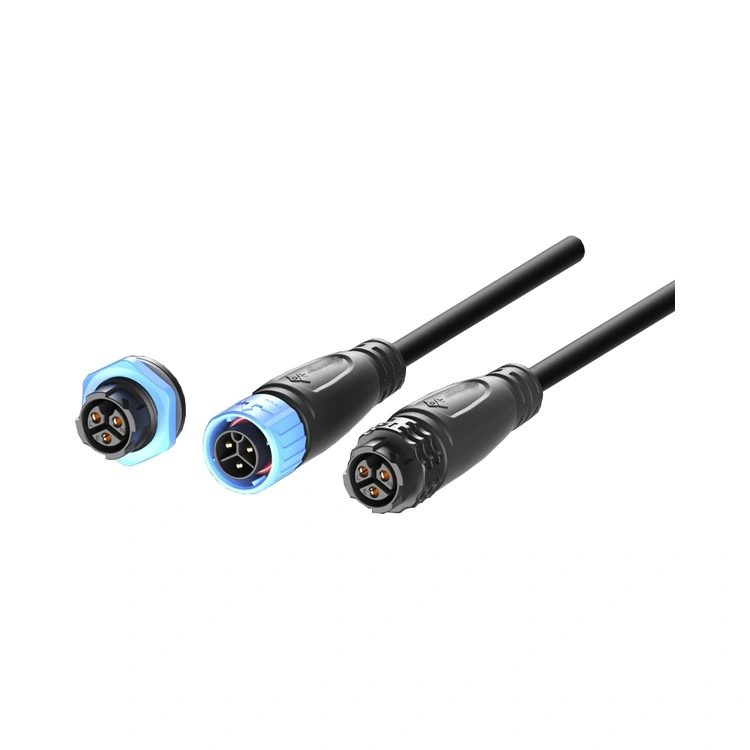

Penyambung tersedia dalam konfigurasi kuasa 2 hingga 9 pin, sokongan arus maksimum 20A, penyambung tersedia dalam jenis panel, jenis kabel dan pilihan jenis dipasang. Kami boleh menyesuaikan set lengkap komponen abah-abah pendawaian untuk anda. Anda juga boleh memproses komponen abah-abah pendawaian sendiri.
| Ciri | Faedah | Bukti Pengesahan |
| Perumahan PA66 | Tiada karat, tiada pengoksidaan—terbukti dalam semburan garam (ASTM B117) dan persekitaran pencucian kimia. | Rintangan kakisan yang sangat baik |
| Sehingga 60% Pengurangan Berat | Mengurangkan beban struktur pada panel, kabel dan lengan robot—memudahkan pemasangan dan mengurangkan kos penghantaran. | Data perbandingan jisim tersedia terhadap penyambung cangkerang loyang setanding. |
| kalis air IP67 | Menahan rendaman berterusan pada kedalaman 1m selama 30 minit | Ujian rendaman sampel kelompok. |
| 2~9pin Konfigurasi | 2,3,4,5,6,7,8,9pin pilihan | Pilihan pemuatan kenalan luar biasa dan tersuai. |
| Kenalan Tembaga Bersalut Emas | Rintangan sentuhan rendah (≤3mΩ) dan perlindungan kakisan—mengekalkan prestasi dalam udara lembap dan masin. | Ketebalan penyaduran disahkan oleh XRF pada setiap lot pengeluaran. |
| Penguncian Berulir | Pengawan tahan getaran—menghalang longgar daripada pergerakan jentera, berbasikal haba dan operasi kren. | Diuji kitaran kepada ≥500 padanan biasa dengan pengekalan tork yang konsisten. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Penilaian Voltan | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Penilaian Semasa | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Bahagian Wayar (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| Spesifikasi | Perincian |
| Suhu Operasi | -40°C ~ +105°C |
| Penilaian Perlindungan (dikawinkan) | IP67 / IP68 (1m, 30min) |
| Bahan Perumahan | PA66 |
| Bahan Kenalan | Loyang dengan saduran emas |
| Rintangan Hubungan | ≤3mΩ |
| Kitaran Perkawinan | ≥500 |
| Berat badan | ~60% lebih ringan daripada penyambung tembaga yang setara |
| Pematuhan | RoHS, REACH, UL |
Reunion mengendalikan barisan pengeluaran bersepadu sepenuhnya untukPenyambung kalis air plastik siri M20, memastikan setiap unit memenuhi spesifikasi kami yang diterbitkan. Proses kami termasuk:
Pengeringan Bahan– PA66 dikeringkan dengan ketepatan untuk menghapuskan kecacatan acuan berkaitan kelembapan.
Pengacuan Suntikan– Penekanan automatik dengan kawalan toleransi ±0.02mm; pigmen warna ditambah terus ke damar—tiada lukisan sekunder.
Hubungi Stamping & Plating– Pengecapan berkelajuan tinggi daripada aloi tembaga; saduran emas terpilih.
Pemprosesan Kabel– Penyemperitan PUR/PVC dalaman dengan pemotongan automatik, pelucutan dan tinning; panjang tersuai dari 0.1m hingga 20m.
Perhimpunan– Talian separa automatik dengan pengancing terkawal tork (tork gandingan 1.0–1.2Nm).
Ujian Elektrik– Pengesahan 100% kesinambungan, rintangan penebat (≥5000MΩ), dan tahan dielektrik.
Persampelan Alam Sekitar– Persampelan kelompok untuk rendaman IP68, kestabilan UV (ASTM G155) dan kitaran haba .
Pembungkusan– Pengedap vakum anti-statik dengan bahan pengering; karton gred eksport dengan label kelompok boleh dikesan.
Keupayaan perkakas dalaman dan pengacuan Reunion membolehkan penyesuaian pantasPenyambung kalis air plastik siri M20 tanpa kuantiti pesanan minimum yang mengunci anda ke dalam inventori berlebihan.
| Ciri Boleh Disesuaikan | Pilihan Tersedia |
| Warna Perumahan | Mana-mana RAL atau Pantone—dibentuk terus, tiada lukisan |
| Perhimpunan Kabel | 0.1m hingga 20m; PUR (tahan minyak/kimia) atau jaket PVC; satu hujung atau dua hujung |

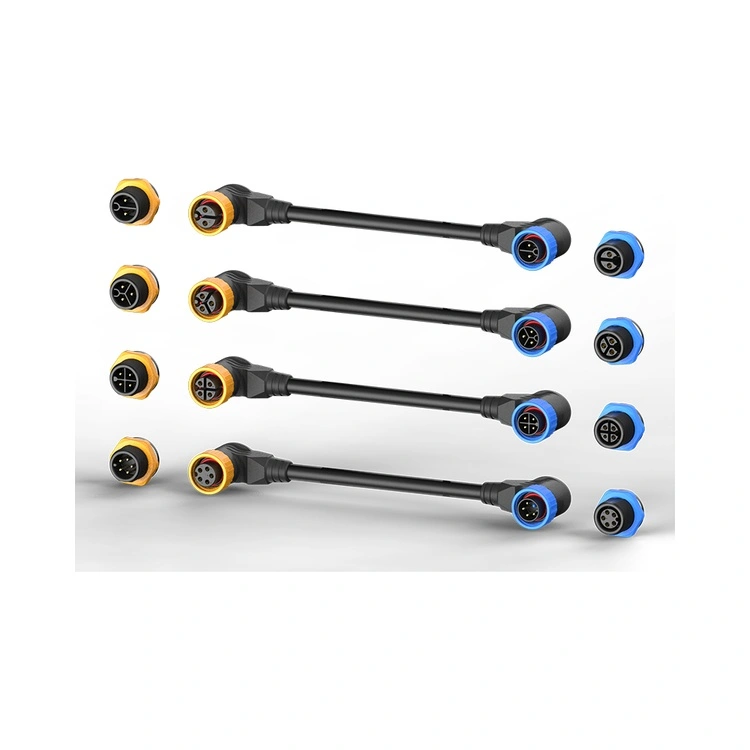

| Orientasi Penyambung | Lurus atau sudut kanan |
| Kenalan Memuatkan | 2, 3, 4, 5, 6,7,8,9 pin |
| Penandaan Kabel | Cetakan tersuai atau label pengecutan haba untuk ID litar |
| Pembungkusan | Beg anti statik, kekili atau karton berlabel tersuai |
Untuk projek volum tinggi, pasukan kejuruteraan Reunion boleh membangunkan bersama reka letak sisipan tersuai, pilihan kekunci atau acuan kabel khusus. Masa utama untuk warna acuan tersuai biasanya 15–20 hari bekerja; konfigurasi standard dihantar dalam 5–7 hari bekerja.
Reunion mengekalkan pensijilan aktif dengan badan global yang diiktiraf. Kami menyediakan dokumen pengesahan atas permintaan.
| Pensijilan | Skop |
| ISO 9001:2015 | Pengurusan kualiti – reka bentuk, pengeluaran dan selepas jualan |
| ISO 14001:2015 | Pengurusan alam sekitar – pengurangan sisa dan amalan mampan |
| ISO 13485:2016 | Pengurusan kualiti peranti perubatan – untuk aplikasi diagnostik/pemantauan |
| UL Diiktiraf | Keselamatan peringkat komponen untuk pasaran Amerika Utara |
| RoHS & REACH | Pematuhan bahan terhad - piawaian EU dan global |
Tidak—kadaran semasa ditentukan oleh sistem sesentuh dan tolok wayar, bukan perumah. Bahan PA66 mempunyai suhu pesongan haba melebihi 200°C, jauh melebihi julat operasi -40°C hingga +105°C penyambung. Kami mengesahkan setiap konfigurasi pin melalui ujian kenaikan suhu bagi setiap IEC 60512. Di makmal kami,Penyambung kalis air plastik siri M20 menunjukkan kenaikan suhu dalam had yang sama seperti setara cangkerang logam. Untuk aplikasi melebihi 30A setiap kenalan, kami mengesyorkan siri M25 kami.
Perumahan PA66 tahan minyak, gris, alkali dan banyak asid. Untuk keserasian kimia tertentu, kami menyediakan carta rintangan terperinci. Untuk persekitaran yang mempunyai pendedahan pelarut, penyejuk atau bahan api yang berterusan, kami mengesyorkan pilihan kabel PUR—PVC mungkin merosot dalam atmosfera kimia tertentu. Pasukan kejuruteraan kami menawarkan perundingan pemilihan bahan percuma untuk aplikasi kimia yang agresif.
Ya—tempahan sampel dialu-alukan. Kami menawarkan kit penilaian yang mengandungi 5 pasangan mengawan dengan konfigurasi pin standard. Harga sampel tersedia melalui pasukan jualan kami, dengan masa petunjuk sampel 5–7 hari bekerja untuk konfigurasi standard. Untuk sampel tersuai, masa utama ialah 12–17 hari bekerja.
