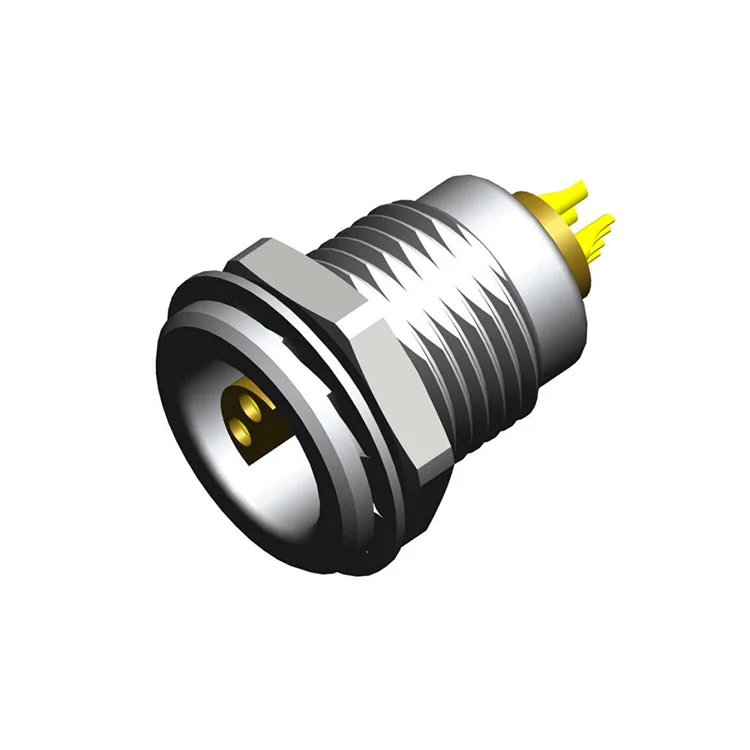

Penyambung Tolak-Tarik Logam Siri S ialah jawapan Reunion kepada permintaan yang semakin meningkat untuk interkoneksi ringan, berketumpatan tinggi dalam peralatan mudah alih dan terhad ruang. Siri ini menampilkan cangkerang logam berprofil tipis yang dibina daripada aloi kuprum berkekuatan tinggi, mengurangkan berat dengan ketara tanpa menjejaskan kekuatan mekanikal atau melindungi keberkesanan. Mekanisme penyelak diri tolak-tarik memberikan maklum balas sentuhan yang boleh didengar, mengesahkan penglibatan yang selamat walaupun dalam senario mengawan buta yang biasa dalam reka bentuk casis yang ketat.
Tersedia dalam berbilang saiz cangkerang (0 hingga 2) dengan kiraan sesentuh antara 2 hingga 6 pin, Siri S menyokong gaya penamatan pateri dan PCB, memberikan pereka bentuk fleksibiliti dalam kaedah pemasangan. Keupayaan pembuatan dalaman Reunion — termasuk pemesinan ketepatan, pengacuan sisipan dan ujian automatik — memastikan ketepatan dimensi yang konsisten dan prestasi elektrik merentasi pengeluaran volum tinggi. Bagi jurutera yang dicabar oleh belanjawan berat dan hartanah PCB terhad, Siri S menawarkan penyelesaian menarik yang mengekalkan kebolehpercayaan gred profesional dalam pakej kecil.
Siri S menonjol kerana gabungan unik reka bentuk ringan, kecekapan ruang dan prestasi yang mantap.
| Ciri | Faedah |
| Reka Bentuk Panel Berprofil Rendah | Penonjolan minimum di luar permukaan pelekap menjimatkan ruang peralatan yang berharga. |
| Tolak-Tarik Selak Sendiri | Pergaulan cepat satu tangan dengan pengesahan klik boleh didengar — sesuai untuk sambungan buta atau ruang sempit. |
| Perisai EMC Penuh | Perumahan semua logam menyediakan perlindungan 360° EMI untuk isyarat sensitif. |
| Pelbagai Saiz Cangkang (0–2) | Pilih cangkerang terkecil yang sesuai dengan kiraan kenalan anda — tiada penyambung bersaiz besar. |
| 2 hingga 12 Pilihan Kenalan | Konfigurasi pin fleksibel menyokong keperluan isyarat dan kuasa yang pelbagai. |
| Julat Suhu yang Luas | -45°C hingga +125°C varian tersedia untuk persekitaran yang mencabar. |
| Ketahanan Kitaran Tinggi | >5,000 kitaran mengawan dengan rintangan sentuhan yang konsisten. |
Ciri-ciri ini meletakkan Siri S sebagai penyambung pilihan untuk OEM peranti perubatan, pengeluar peralatan ujian.
Penyambung Tolak-Tarik Logam Siri S sesuai khusus untuk aplikasi di mana mudah alih, pengurangan berat dan kecekapan ruang adalah pemacu reka bentuk utama.
- Peranti Pegang Tangan Perubatan— Ultrasound mudah alih, monitor pesakit, oksimeter nadi, peranti Elektrosurgikal dan instrumen diagnostik.
- Ujian & Pengukuran— Osiloskop pegang tangan, multimeter, penganalisis logik, alat penentukuran, dan Penguji Suhu Tinggi dan Rendah.
- Teknologi Boleh Dipakai— Eksoskeleton industri, tompok pemantauan kesihatan, dan paparan yang dipasang di kepala.
- Peralatan Audio-Visual— Perakam mudah alih profesional, kamera penyiaran dan pemancar wayarles.
Reunion merekayasa Siri S untuk memenuhi keperluan prestasi yang menuntut sambil mengekalkan pembinaan ringan.
| Parameter | Spesifikasi |
| Bahan Cangkang | Loyang (standard) |
| Saiz Cangkang | 0, 1, 2 |
| Kiraan Kenalan | 2 hingga 6 pin |
| Penilaian Semasa | 5A hingga 15A setiap kenalan (bergantung pada tolok kenalan) |
| Penilaian Voltan | 200V hingga 500V AC/DC |
| Kitaran Perkawinan | >5,000 operasi |
| Julat Suhu | -45°C ~ +125°C (standard) |
| Perisai EMI | Perisai logam penuh 360°; >60dB pengecilan pada 100MHz |
| Perlindungan Ingress | IP50 (standard) |
| Rintangan Semburan Garam | >72 jam |
| Getaran | 10–2000Hz, 10g |
| Kejutan Mekanikal | 100g, 6ms |
| Rintangan Hubungan | ≤5mΩ (awal) |
| Rintangan Penebat | ≥5000MΩ (pada 500VDC) |
Semua penyambung Siri S adalah mematuhi RoHS dan tertakluk kepada 100% ujian elektrik dan mekanikal sebelum penghantaran, dengan kawalan proses statistik (SPC) digunakan pada dimensi kritikal.
Reunion menawarkan pilihan penyesuaian yang meluas untuk Siri S, membolehkan OEM menyesuaikan penyambung dengan tepat kepada keperluan aplikasi mereka.
- Warna Cangkang— Warna perak, hitam atau RAL tersuai.
- Penyaduran Kenalan— Emas (standard), perak, atau timah; ketebalan boleh ditentukan.
- Kenalan Memuatkan— Isi hanya kenalan yang diperlukan; kedudukan yang tidak digunakan boleh dibiarkan kosong atau diisi dengan pin palsu.
- Perhimpunan Kabel— Panjang tersuai, tolok (32AWG hingga 20AWG), bahan jaket (PVC, PUR, silikon, PTFE), dan but pelepas ketegangan.
- Ukiran Laser— Logo, nombor bahagian atau kod bar pada permukaan cangkerang.
- Pembungkusan— Tiub anti-statik, pita-dan-kekili atau pelabelan tersuai.
Reunion mengawal setiap langkah kritikal di kemudahan Shenzhen seluas 4,000m²nya:
- Pemesinan Ketepatan— CNC mengubah cengkerang aloi aluminium kepada toleransi ±0.01mm.
- Anodizing/Penyaduran— Rawatan permukaan untuk rintangan kakisan dan pewarnaan pilihan.
- Kenalan Stamping & Plating— Pengecapan berkelajuan tinggi daripada aloi kuprum; saduran emas terpilih.
- Pengacuan Suntikan— Sisipan yang diacu daripada plastik kejuruteraan (PPS, LCP) untuk kestabilan suhu tinggi.
- Perhimpunan— Pemasangan separa automatik dengan kawalan tork dan pemeriksaan visual.
- Ujian Elektrik— 100% rintangan penebat, tahan dielektrik, rintangan sentuhan, dan semakan kesinambungan.
- Ujian Mekanikal— Pengesahan daya mengawan/unmating dan pemeriksaan dimensi.
- Pembungkusan— Beg anti-statik yang dimeterai vakum dengan bahan pengering, dibungkus dalam karton bertetulang.
| Aspek | Siri S Reunion | Siri Setanding Eropah/AS Biasa |
| harga | lebih kurang1/3daripada harga jenama premium | Struktur kos premium |
| Ketumpatan Kenalan | Sehingga 12 pin dalam saiz cangkerang yang setanding | Ketumpatan yang sama tetapi kos yang lebih tinggi |
| Pilihan Saiz Shell | 0 hingga 2 tersedia | Selalunya terhad kepada 3 saiz untuk varian ringan |
| Julat Suhu | -45°C hingga +125°C (standard) | -25°C hingga +85°C biasa |
| MOQ | Tiada MOQ untuk konfigurasi standard; MOQ rendah untuk adat | Selalunya MOQ tinggi untuk varian bukan standard |
| Penyesuaian | Cepat, fleksibel, dengan masa memimpin sampel 2 minggu | Lebih perlahan, kurang fleksibel |
| Pengalaman Kilang | 15 tahun pemesinan dalaman, pengacuan, pemasangan | Selalunya disumber luar merentasi pelbagai pembekal |
Keputusan Reunion untuk menawarkan Brass sebagai bahan cengkerang standard — bukan pilihan yang mahal — memberikan Siri S kelebihan pasaran yang unik. Digabungkan dengan harga terus kilang dan sokongan kejuruteraan responsif, kami menyediakan OEM peralatan mudah alih dengan kelebihan daya saing.
Sistem kualiti Reunion disahkan melalui pensijilan yang diiktiraf di peringkat antarabangsa yang merangkumi reka bentuk, pembuatan dan pengedaran.
| Pensijilan | Skop |
| ISO 9001:2015 | Sistem pengurusan kualiti — reka bentuk, pengeluaran dan perkhidmatan selepas jualan. |
| ISO 14001:2015 | Pengurusan alam sekitar, meliputi pengurangan sisa dan penggunaan bahan yang mampan. |
| ISO 13485:2016 | Pengurusan kualiti untuk peranti perubatan — penting untuk OEM penjagaan kesihatan. |
| UL Diiktiraf | Pensijilan keselamatan peringkat komponen untuk pasaran Amerika Utara. |
| RoHS | Sekatan bahan berbahaya — pematuhan dengan Arahan EU. |
Kemudahan bersepadu menegak Reunion dan kebolehkesanan berasaskan ERP memastikan setiap penyambung Siri S dihasilkan di bawah kawalan proses yang ketat, daripada bahan mentah yang masuk hingga pemeriksaan akhir.
| Perkhidmatan | Perincian |
| Sampel | Tersedia untuk penilaian fungsi; beberapa konfigurasi standard percuma (pra-pembayaran mungkin dikenakan untuk varian tertentu; kos penghantaran ditanggung oleh pelanggan). Masa petunjuk sampel tersuai: 7–10 hari. |
| Menguji | Reunion menggunakan stesen ujian automatik untuk pemeriksaan 100% rintangan sentuhan, penebat, tahan dielektrik, daya mengawan/menyahkawin dan kecacatan visual. Ujian kebolehpercayaan (semburan garam, kejutan haba, getaran) tersedia atas permintaan. |
| Waranti | 12 bulan dari tarikh penghantaran terhadap kecacatan pembuatan di bawah penggunaan yang disyorkan. |
| Pulangan | Produk yang disahkan rosak akan diganti atau dikembalikan; penghantaran pulang dan penyimpanan semula kes-demi-kes yang dikendalikan dengan komunikasi yang jelas. |
Ya — ISO 13485 terpakai pada Siri S kerana sistem pengurusan kualiti Reunion meliputi semua produk penyambung kami. Untuk peranti mudah alih bukan perubatan anda (cth., peralatan ujian pegang tangan atau penderia industri boleh pakai), pensijilan ini memberi manfaat kepada anda dengan memastikan:
- Kebolehkesanan yang ketat— setiap kumpulan Siri S didokumenkan dengan rekod pengeluaran dan data ujian.
- Tukar kawalan— sebarang pengubahsuaian bahan atau proses memerlukan pengesahan semula rasmi, menghalang perubahan prestasi yang tidak dijangka.
- Kawalan proses yang lebih ketat— pemeriksaan masuk dan pengesahan dalam proses adalah lebih ketat daripada piawaian industri biasa.
Pada dasarnya, anda menerima jaminan kualiti gred peranti perubatan yang digunakan pada produk industri atau pengguna mudah alih anda — tanpa premium harga gred perubatan.
Reunion menawarkan keupayaan pemasangan kabel yang luas untuk Siri S. Anda boleh menentukan:
- Jenis kabel— PVC (standard), PUR (tahan minyak), silikon (fleksibel, suhu tinggi), atau PTFE (suhu tinggi, tahan kimia).
- Tolok— 32AWG hingga 20AWG, dengan atau tanpa pelindung.
- Panjang— sebarang panjang tersuai dengan toleransi ±10mm.
- Overmolding— kami menawarkan but pelega terikan terlampau pada kulit belakang penyambung untuk meningkatkan jejari lentur dan kekuatan tarik (sehingga 200N). Pesanan minimum untuk pemasangan overmolded biasanya 100 keping, tetapi kami boleh menampung kuantiti yang lebih rendah untuk prototaip.
- Masa utama— 7–10 hari untuk kabel sampel (≤5 keping); 15–20 hari untuk pesanan pengeluaran.
Berikan spesifikasi kabel dan gambar rajah pendawaian anda kepada pasukan R&D kami — kami akan mengesahkan kebolehlaksanaan dan menghantar sampel untuk pengesahan anda dalam masa 2 minggu.
