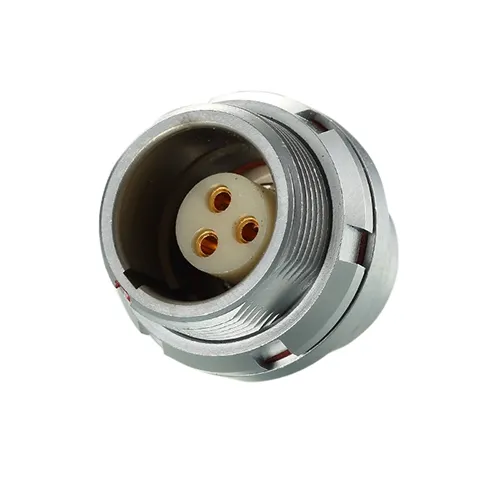

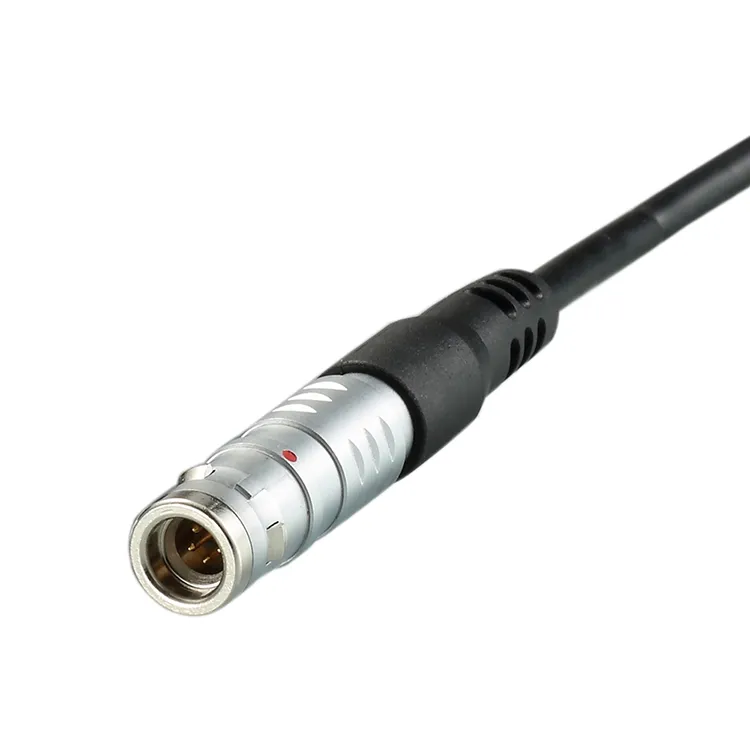

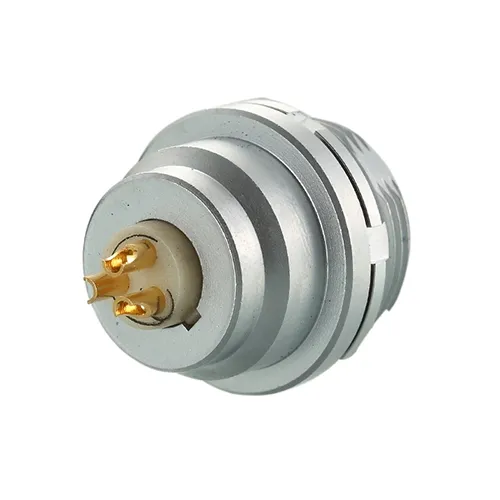

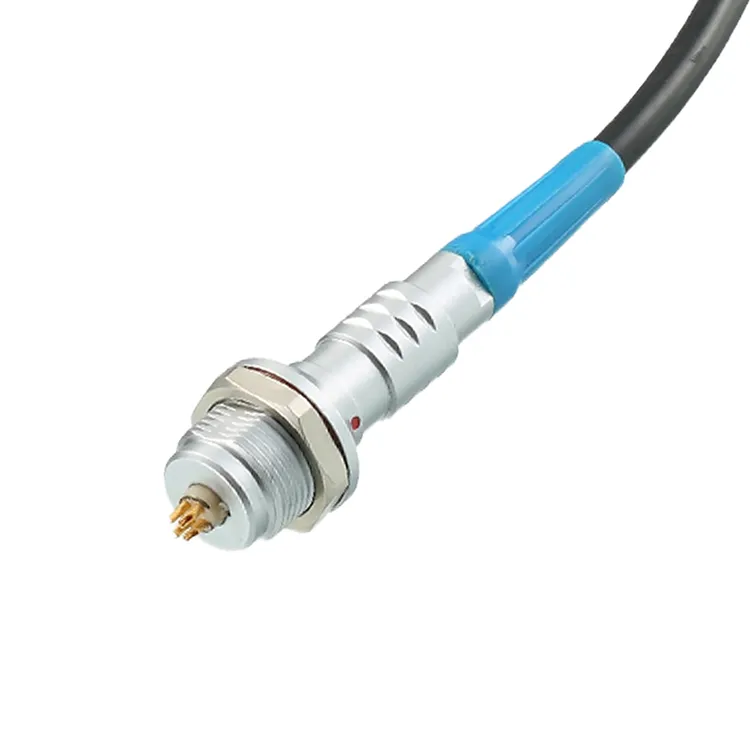

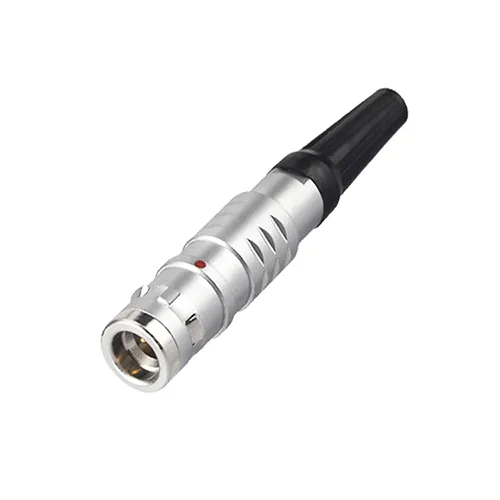

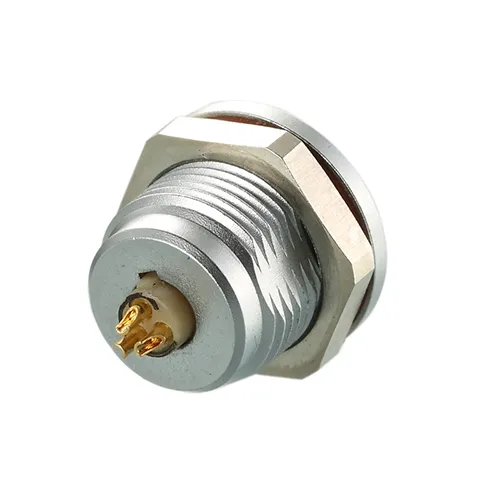

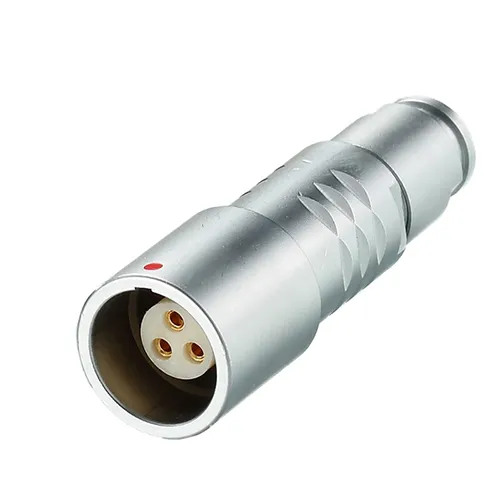

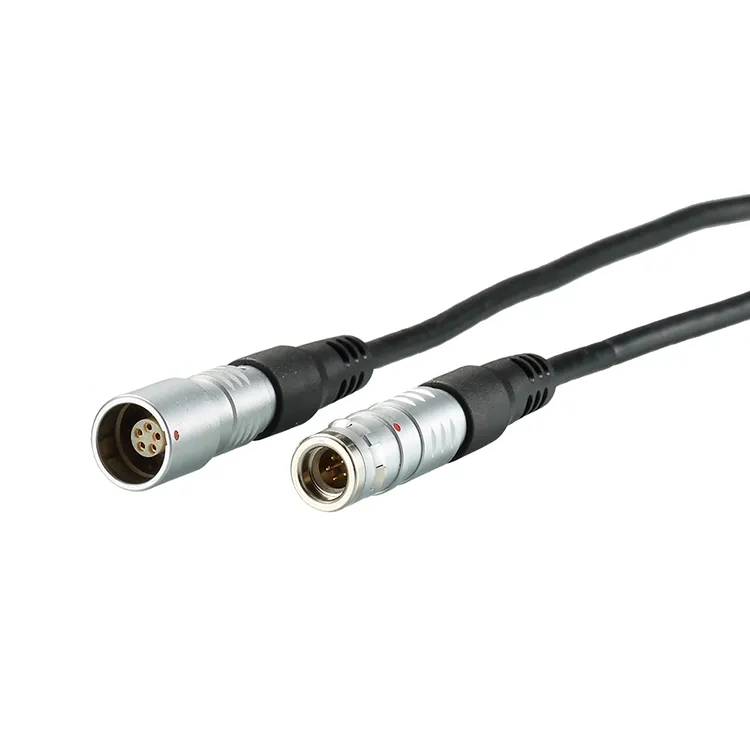

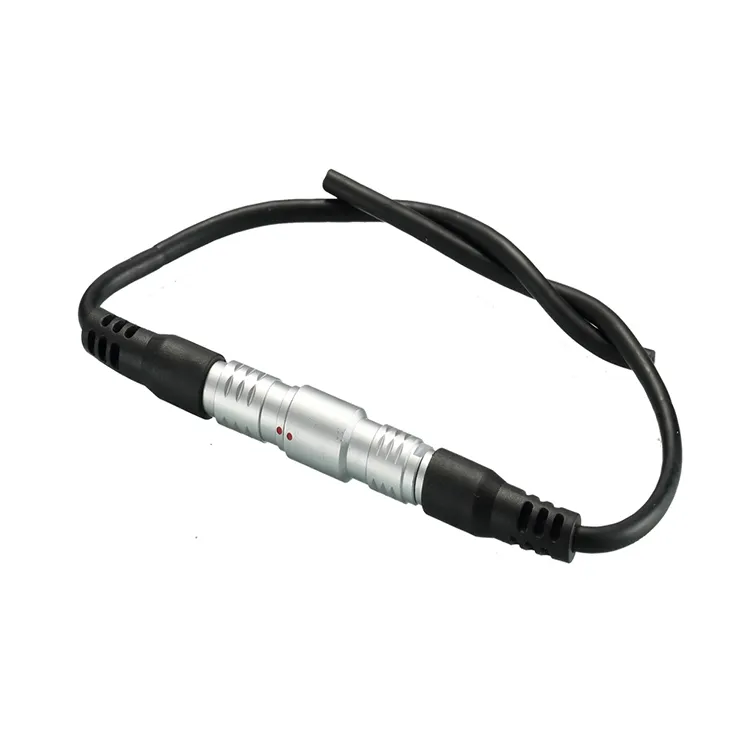

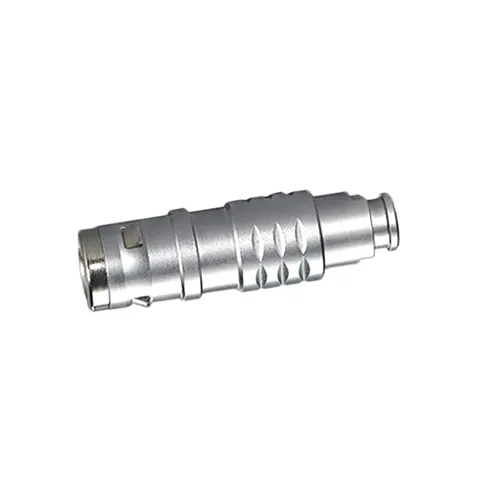

Penyambung Tolak-Tarik Logam Siri K ialah penyambung bulat berketumpatan tinggi yang direka oleh Reunion untuk sistem yang ruang berada pada tahap premium tetapi kiraan isyarat dan kebolehpercayaan tidak boleh dikompromi. Menampilkan sistem penyelak sendiri tolak tarik dengan pengesahan kunci sentuhan dan boleh didengar, siri ini memastikan pengawan selamat walaupun dalam pemasangan getaran tinggi atau akses terhad. Perumah logam penuh penyambung menyediakan perisai gangguan elektromagnet (EMI) 360°, manakala polarisasi berbilang kunci menghalang salah padanan.

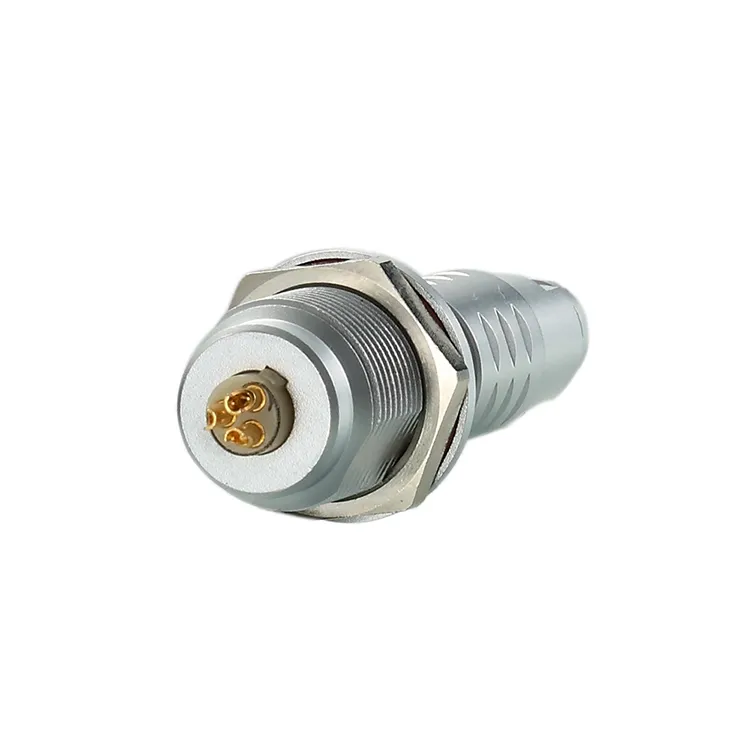

Tersedia dalam versi lurus dan sudut kanan, dengan pilihan penamatan pateri, kelim atau PCB, Siri K memuatkan 2 hingga 32 pin dalam saiz cangkerang dari 0 hingga 3. Pengedap persekitarannya yang teguh dan julat suhu operasi yang luas menjadikannya sesuai untuk peralatan makmal dan lapangan.
Reunion mengawal keseluruhan proses pembuatan—dari pengacuan suntikan ketepatan kepada pemasangan akhir—memastikan kualiti produk yang konsisten; bagi jurutera yang memerlukan peralatan kompak tanpa menjejaskan prestasi, K Series sudah pasti pilihan yang dipercayai.
Reunion merekayasa Siri K untuk memenuhi piawaian elektrik, mekanikal dan alam sekitar yang tepat. Jadual di bawah meringkaskan parameter teras merentas saiz cangkerang dan konfigurasi kenalan:
| Parameter | Spesifikasi (Varian Standard) |
| Saiz Cangkang | 0, 1, 2, 3 |
| Kiraan Kenalan | 2 hingga 32 pin (bergantung pada saiz cangkerang dan tolok sesentuh) |
| Kitaran Perkawinan | >5,000 operasi |
| Julat Suhu | -45°C ~ +125°C |
| Perisai EMI | Perisai logam penuh 360° |
| Perlindungan Ingress | IP67 |
| Rintangan Semburan Garam | >72 jam |
| Getaran | 10–2000Hz, 15g |
| Kejutan Mekanikal | 100g, 6ms |
| Rintangan Hubungan | ≤5mΩ (awal) |
| Rintangan Penebat | ≥5000MΩ (pada 500VDC) |
Semua bahan mematuhi RoHS, dan setiap kumpulan penyambung menjalani 100% ujian elektrik, pengesahan dimensi dan pemeriksaan operasi mekanikal sebelum penghantaran.
Penyambung Tolak-Tarik Logam Siri K digunakan merentasi sektor di mana kiraan pin tinggi dan integriti sambungan secara langsung mempengaruhi prestasi dan kebolehpercayaan sistem.
Peralatan Perubatan— Probe ultrabunyi, sistem pemantauan pesakit, alat navigasi pembedahan, dan peranti diagnostik mudah alih.
Aeroangkasa & Pertahanan— Avionik, perakam data penerbangan, paparan yang dipasang pada topi keledar, dan unit komunikasi mudah alih.
Ujian & Pengukuran— Osiloskop, penganalisis logik, penganalisis spektrum dan instrumen penentukuran.
Automasi Perindustrian— Pengawal robotik, sistem penglihatan, modul PLC I/O dan pemacu servo.
Audio-Visual & Penyiaran— Kamera profesional, penukar siaran dan sistem interkom studio.
OEM peranti perubatan yang berpangkalan di Shanghai telah mereka bentuk sistem ultrabunyi pegang tangan yang memerlukan 16 sentuhan isyarat ditambah kuasa dalam jejak yang padat — sambil mengekalkan ketahanan terhadap pemotongan sambungan berulang dalam penggunaan klinikal. Selepas menilai beberapa pilihan, mereka memilih Siri 3K Reunion, perisai 360°. Selak boleh didengar penyambung mengurangkan ralat pengguna semasa perubahan probe, dan perumah semua logam melindungi isyarat analog sensitif daripada EMI yang dijana oleh motor dan modul wayarles berdekatan. Dalam ujian lapangan di lima hospital, sistem itu ditunjukkankegagalan berkaitan penyambung sifarlebih 3,000 kitaran mengawan seunit. Pelanggan melaporkan bahawa kebolehpercayaan Siri K memainkan peranan penting dalam mencapai pensijilan peranti perubatan Kelas IIa mereka.
Sebuah rumah ujian semikonduktor terkemuka di Shenzhen sedang menaik taraf papan antara muka kad probenya, yang memerlukan penyambung padat, kitaran tinggi untuk penghalaan isyarat antara kepala ujian dan ujian bawah peranti (DUT). Penyambung sebelumnya menunjukkan haus sentuhan selepas 3,000 kitaran, membawa kepada bacaan palsu. Reunion menyediakan pemasangan tersuai Siri K dengan 12 kenalan bersalut emas dan pilihan pengedap IP67. Selepas pemasangan, sistem ATE dicapailebih 5,000 kitaran ujian berturut-turut tanpa degradasi isyarat, mengurangkan masa henti ujian sebanyak 40%. Penyepadu menyatakan bahawa reka bentuk hubungan "terapung" Siri K memberi pampasan untuk pengimbangan penjajaran kecil semasa dok automatik, ciri yang tidak terdapat dalam penyambung sebelumnya.
Komitmen Reunion terhadap kualiti disahkan melalui suite komprehensif pensijilan antarabangsa, meliputi reka bentuk, pembuatan dan pengedaran.
| Pensijilan | Skop |
| ISO 9001:2015 | Sistem pengurusan kualiti — reka bentuk, pengeluaran dan perkhidmatan selepas jualan. |
| ISO 14001:2015 | Pengurusan alam sekitar, meliputi pengurangan sisa dan penggunaan bahan yang mampan. |
| ISO 13485:2016 | Pengurusan kualiti untuk peranti perubatan — penting untuk OEM penjagaan kesihatan. |
| UL Diiktiraf | Pensijilan keselamatan peringkat komponen untuk pasaran Amerika Utara. |
| RoHS | Sekatan bahan berbahaya — pematuhan dengan Arahan EU 2011/65/EU. |
Kilang bersepadu menegak Reunion — merangkumi reka bentuk, pengacuan suntikan, pematerian, pemprosesan wayar, pemasangan dan ujian — memastikan setiap penyambung Siri K dihasilkan di bawah kawalan proses yang ketat. Setiap kelompok boleh dikesan melalui sistem ERP kami, daripada pemeriksaan bahan masuk kepada tanda-mati kualiti akhir.
Reunion menyedari bahawa projek penyambung berketumpatan tinggi sering menuntut konfigurasi yang disesuaikan. Siri K menyokong pilihan pengubahsuaian yang meluas untuk memenuhi keperluan elektrik, mekanikal dan penjenamaan yang unik.
- Warna Perumahan— Nikel standard atau hitam; warna RAL tersuai atas permintaan.
- Penyaduran Kenalan— Emas (standard), perak, atau timah; ketebalan boleh ditentukan.

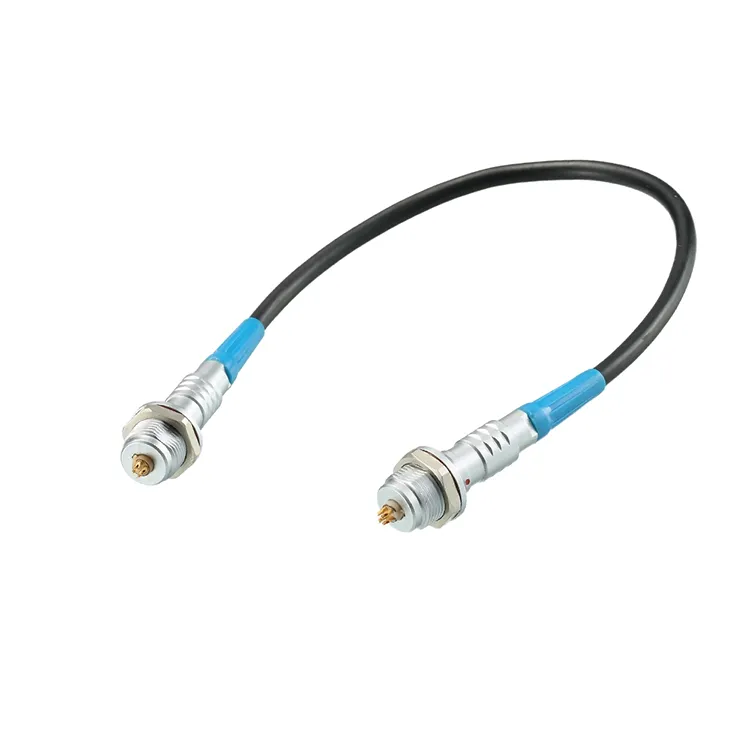

- Perhimpunan Kabel— Panjang tersuai, tolok (28AWG hingga 18AWG), bahan jaket (PVC, PUR, silikon) dan pelindung.
- Kenalan Memuatkan— Isi hanya kenalan yang anda perlukan; tambah pin tiruan untuk keseimbangan mekanikal.
- Konfigurasi Kekunci— Pilih daripada kekunci polarisasi standard atau buat kedudukan kunci tersuai.
- Cetakan Logo— Ukiran laser jenama atau nombor bahagian anda pada cangkerang.
Reunion mengawal setiap langkah kritikal di kemudahan Shenzhen seluas 4,000m²nya:
- Mengecap— Pengecapan ketepatan berkelajuan tinggi bagi kenalan daripada jalur aloi kuprum.
- Pengacuan Suntikan— Sisipan dan perumah yang diacu daripada plastik kejuruteraan (cth., PPS, LCP) berkadar 200°C+.
- Penyaduran— Barel atau penyaduran terpilih untuk kemasan emas/nikel.
- Perhimpunan— Talian separa automatik dengan pengikat skru terkawal tork dan pengesahan pemasukan sesentuh.
- Menguji— 100% ujian elektrik (rintangan sentuhan, penebat, tahan dielektrik) dan mekanikal (daya kawin, pengekalan).
- Pembungkusan— Beg anti-statik yang dimeterai vakum, termasuk bahan pengering, dibungkus dalam karton gred eksport.
ya. Siri K Reunion direka dengandimensi cangkerang standard, jarak sesentuh dan kedudukan kuncisupaya serasi secara mekanikal dan elektrik dengan sistem penyambung bulat berketumpatan tinggi yang paling biasa. Kami mengekalkan pangkalan data rujukan silang yang komprehensif meliputi ODU, LEMO, Fischer dan siri utama lain. Walau bagaimanapun, kerana pemuatan kenalan dan penetapan pin boleh berbeza-beza, kami mengesyorkan berkongsi nombor bahagian penyambung sedia ada atau gambar rajah pendawaian anda supaya pasukan kejuruteraan kami boleh mengesahkan padanan dan mencadangkan pelarasan. Kami telah berjaya menyediakan penggantian drop-in untuk lebih 200 OEM tanpa memerlukan pengubahsuaian PCB atau panel.
ISO 13485 ialah piawaian pengurusan kualiti yang diiktiraf di peringkat antarabangsa khusus untuk peranti perubatan. Untuk Reunion, pensijilan ini bermaksud:
- Kawalan reka bentukyang termasuk pengurusan risiko dan pengesahan prestasi setiap produk.
- Kebolehkesanan pengeluaran— setiap kelompok penyambung Siri K boleh dikesan kembali ke lot bahan mentah, tetapan mesin dan rekod pemeriksaan.
- Tukar kawalan— sebarang proses atau pengubahsuaian bahan disemak secara rasmi dan disahkan semula sebelum pelaksanaan.
- Pelan pemeriksaan dan ujian yang didokumenkanyang memenuhi keperluan FDA dan EU MDR.
Apabila anda mendapatkan Siri K untuk aplikasi pemantauan pesakit, diagnostik atau pembedahan, anda bukan sahaja menerima penyambung, tetapi rekod kualiti yang didokumenkan sepenuhnya yang menyokong penyerahan peraturan anda sendiri.
Untuk memulakan projek tersuai, sila berikan: keperluan elektrik (semasa/voltan), kekangan mekanikal (ruang, orientasi, keluar kabel), spesifikasi kabel (tolok, panjang, jaket), keadaan persekitaran (suhu, penilaian IP), kos sasaran dan anggaran volum tahunan. Pasukan R&D 10 orang Reunion akan menilai kebolehlaksanaan dan mencadangkan penyelesaian dalam masa 2–3 hari bekerja. MOQ tipikal kami untuk varian K Series tersuai ialah50–100 kepinguntuk percubaan, walaupun kami fleksibel untuk keperluan mendesak volum rendah. Tiada MOQ terpakai untuk item katalog standard — anda boleh memesan walaupun sekeping untuk ujian.
