Sistem automasi moden bergantung pada sambungan yang stabil antara penderia, pengawal, mesin dan rangkaian komunikasi.Perjumpaan semula'sPenyambung Sensor Industri Siri M12direka bentuk untuk persekitaran yang mencabar ini, menggabungkan antara muka berulir 12 mm piawai, perlindungan IP67, konfigurasi pin berbilang dan penghantaran isyarat yang boleh dipercayai untuk aplikasi penderiaan dan automasi industri.
Penyambung M12 telah menjadi standard sambungan praktikal untuk penderia industri kerana ia mengimbangi saiz padat, keselamatan mekanikal, perlindungan alam sekitar dan prestasi elektrik. Untuk aplikasi yang terdiri daripada penderia jarak dan fotoelektrik kepada tekanan, suhu dan peranti IO-Link, memilih konfigurasi M12 yang betul boleh menjejaskan kebolehpercayaan sistem secara langsung. Reunion menyediakan penyelesaian penyambung sensor M12 dengan konfigurasi 2 hingga 17 pin, pilihan berkod A, reka bentuk terlindung atau tidak terlindung, sesentuh tembaga bersalut emas dan pemasangan kabel tersuai. Dengan perlindungan IP67, ujian elektrik 100% dan pematuhan DIN EN 61076-2-101, keluarga penyambung sesuai untuk menuntut persekitaran kilang, peralatan pembungkusan, elektronik automotif, mesin pemprosesan makanan dan sistem automasi industri lain.
Jadual Kandungan
- Apakah Penyambung Sensor Industri Siri M12?
- Mengapa Penyambung M12 Digunakan Secara meluas dalam Automasi Perindustrian?
- Apakah Ciri Utama Yang Perlu Dicari Jurutera?
- Spesifikasi Teknikal Penyambung M12 Sekilas Pandang
- Di manakah Penyambung Sensor M12 Biasa Digunakan?
- Bagaimana Anda Harus Memilih Penyambung Sensor M12 yang Betul?
- Apakah yang Menjadikan Penyelesaian M12 Reunion Pilihan Praktikal?
- Soalan Lazim
- Kesimpulan

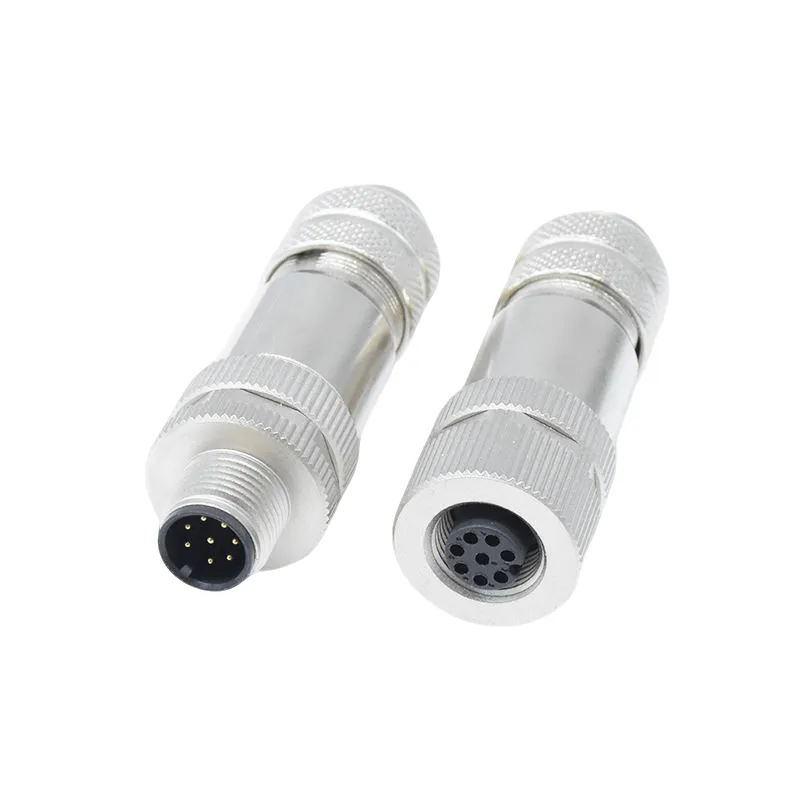

Apakah Penyambung Sensor Industri Siri M12?
Penyambung M12 ialah penyambung bulat padat dengan antara muka nominal 12 mm, biasanya digunakan untuk menyambungkan penderia industri dan komponen automasi. Mekanisme gandingan berulirnya mencipta sambungan selamat yang kurang terdedah kepada getaran berbanding kebanyakan reka bentuk palam dan soket konvensional.
ThePenyambung Sensor Industri Siri M12dikaitkan terutamanya dengan aplikasi penderia kerana konfigurasi berkod A menyokong fungsi penderiaan industri biasa. Bergantung pada kiraan pin dan reka bentuk elektrik, sambungan M12 boleh menghantar kuasa, isyarat diskret, isyarat analog atau komunikasi digital.
Siri M12 Reunion direka mengikut DIN EN 61076-2-101 dan tersedia dalam konfigurasi dari 2 hingga 17 pin. Rangkaian produk juga termasuk versi terlindung dan tidak terlindung, kaedah penamatan yang berbeza dan pemasangan kabel untuk susun atur peralatan yang berbeza.
Mengapa Penyambung M12 Digunakan Secara meluas dalam Automasi Perindustrian?
Penderia industri kerap beroperasi dalam persekitaran di mana getaran, habuk, lembapan, minyak, bahan kimia dan pergerakan mekanikal berulang tidak dapat dielakkan. Penyambung yang digunakan dalam keadaan ini mesti melakukan lebih daripada sekadar memindahkan isyarat elektrik.
1. Sambungan berulir selamat
Mekanisme gandingan berulir membantu mengekalkan pasangan yang stabil apabila penderia dipasang pada jentera bergerak, penghantar, peralatan robotik dan barisan pengeluaran. Ini mengurangkan kemungkinan sambungan terputus-putus disebabkan oleh getaran.
2. Reka bentuk perindustrian yang padat
Faktor bentuk 12 mm memberikan keseimbangan yang berguna antara ruang pemasangan dan keupayaan sambungan. Jurutera boleh menyepadukan penderia ke dalam struktur mesin yang agak padat tanpa menggunakan penyambung bersaiz besar.
3. Perlindungan alam sekitar
Perlindungan IP67 dalam keadaan berpasangan membantu melindungi sambungan daripada habuk dan rendaman air sementara. Ini menjadikan konfigurasi M12 yang sesuai berguna untuk kawasan cucian, peralatan luar dan persekitaran pengeluaran zarah tinggi.
4. Sokongan untuk penderia pintar
Automasi industri semakin bergerak ke arah penderia yang disambungkan dan diagnostik masa nyata. Konfigurasi 4-pin M12 yang sesuai boleh menyokong komunikasi IO-Link, membolehkan data sensor dan maklumat diagnostik bergerak melalui infrastruktur sambungan yang sama.
Apakah Ciri Utama Yang Perlu Dicari Jurutera?
Tidak setiap penyambung M12 adalah sama. Apabila menentukan penyambung untuk sistem penderiaan industri, jurutera harus menilai prestasi elektrik, perlindungan alam sekitar, pembinaan mekanikal dan keserasian dengan penderia yang dimaksudkan.
- Antara muka berkod A:Konfigurasi biasa untuk aplikasi sensor industri.
- Pilihan 2- hingga 17-pin:Membenarkan penyambung untuk menampung keperluan isyarat yang mudah dan lebih kompleks.
- Perlindungan IP67:Sesuai untuk banyak persekitaran kilang dan luar yang menuntut apabila dikawinkan dengan betul.
- Kenalan bersalut emas:Sentuhan tembaga dengan penyaduran emas membantu mengekalkan rintangan sentuhan dan rintangan kakisan yang rendah.
- Versi terlindung:Berguna untuk aplikasi di mana gangguan elektromagnet boleh menjejaskan isyarat analog atau digital.
- Pilihan kabel PUR:Sesuai untuk persekitaran yang melibatkan minyak, cecair pemotongan, bahan kimia atau pergerakan yang kerap.
- Pelbagai kaedah penamatan:Konfigurasi pateri, pateri celup, kelim dan plumbum terbang menyokong keperluan pemasangan yang berbeza.
Untuk aplikasi penderiaan pintar, perisai, pembinaan kabel, kualiti hubungan dan integriti isyarat menjadi sangat penting. Memilih ciri ini mengikut persekitaran operasi sebenar boleh membantu mengurangkan kegagalan berkaitan sambungan.
Spesifikasi Teknikal Penyambung M12 Sekilas Pandang
Spesifikasi berikut meringkaskan parameter elektrik dan mekanikal yang mewakili julat penyambung sensor M12 berkod A Reunion.
| Konfigurasi Pin | Penilaian Semasa | Penilaian Voltan | Tolok Wayar | Rintangan Hubungan |
|---|---|---|---|---|
| 2-pin | 4A | 250V | 22AWG | ≤3mΩ |
| 3-pin | 4A | 250V | 22AWG | ≤3mΩ |
| 4-pin | 4A | 250V | 22AWG | ≤3mΩ |
| 5-pin | 4A | 250V | 22AWG | ≤3mΩ |
| 6-pin | 2A | 30V | 24AWG | ≤3mΩ |
| 8-pin | 2A | 30V | 24AWG | ≤3mΩ |
| 12-pin | 1.5A | 30V | 26AWG | ≤3mΩ |
| 17-pin | 1.5A | 30V | 26AWG | ≤3mΩ |
Spesifikasi umum termasuk julat suhu operasi -25°C hingga +85°C, perlindungan IP67 apabila dikawinkan, sekurang-kurangnya 100 kitaran mengawan, dan rintangan kabus garam 48 jam. Penyambung menggunakan penebat PA66 dan sesentuh tembaga dengan penyaduran emas. Bahan mematuhi RoHS, manakala unit pengeluaran menjalani ujian elektrik sebelum penghantaran.
Di manakah Penyambung Sensor M12 Biasa Digunakan?
Gabungan pembinaan padat, penguncian berulir, pengedap alam sekitar dan konfigurasi pin fleksibel menjadikan sambungan M12 sesuai untuk pelbagai aplikasi automasi.
Automasi kilang
Penderia jarak, penderia fotoelektrik, suis had dan penderia mesin lain boleh menggunakan sambungan M12 untuk menyampaikan isyarat pengesanan kepada PLC dan sistem kawalan.
Pembuatan automotif
Barisan pengeluaran automotif selalunya melibatkan tahap getaran yang tinggi, pengendalian bahan automatik dan rangkaian penderia yang luas. Penyambung selamat secara mekanikal boleh membantu mengekalkan sambungan yang boleh dipercayai sepanjang operasi berterusan.
Jentera pembungkusan
Peralatan pembungkusan bergantung pada pengesanan tepat produk, kedudukan, bekas dan keadaan mesin. Sambungan sensor M12 boleh memudahkan pendawaian antara sensor dan sistem kawalan automasi.
Pemprosesan makanan
Persekitaran cucian memerlukan penyambung dengan perlindungan alam sekitar yang sesuai. Sambungan M12 berkadar IP67 boleh dipertimbangkan apabila rintangan habuk dan lembapan diperlukan, dengan syarat pemasangan lengkap direka dan diselenggara dengan sewajarnya.
Pembuatan pintar dan IO-Link
Penderia yang didayakan IO-Link boleh menyediakan data proses dan diagnostik sebagai tambahan kepada isyarat penderiaan konvensional. Konfigurasi M12 4-pin terlindung yang sesuai boleh menyediakan antara muka praktikal untuk peranti yang disambungkan ini.
Bagaimana Anda Harus Memilih Penyambung Sensor M12 yang Betul?
Memilih penyambung M12 harus bermula dengan keperluan elektrik dan mekanikal sensor dan bukannya hanya memilih pilihan kos terendah.
- Sahkan kiraan pin.Tentukan berapa banyak kuasa, isyarat, komunikasi dan sambungan tambahan yang diperlukan.
- Semak keperluan voltan dan arus.Pastikan konfigurasi yang dipilih menyediakan kapasiti elektrik yang mencukupi untuk aplikasi.
- Pilih jenis pengekodan.Penyambung M12 berkod A biasanya dikaitkan dengan aplikasi penderia dan penggerak.
- Menilai keadaan persekitaran.Pertimbangkan air, habuk, minyak, bahan kimia, suhu, getaran dan pendedahan luar.
- Tentukan sama ada perisai diperlukan.Versi terlindung boleh memberi kelebihan untuk aplikasi komunikasi analog dan digital yang sensitif EMI.
- Pilih kabel yang sesuai.PUR boleh berfaedah dalam persekitaran industri yang menuntut, manakala PVC mungkin sesuai dengan aplikasi yang kurang agresif.
- Tentukan orientasi penyambung.Reka bentuk lurus dan sudut kanan boleh membantu mengoptimumkan penghalaan kabel dan ruang pemasangan yang tersedia.
Untuk aplikasi IO-Link, konfigurasi berkod A 4-pin ialah pilihan biasa. Di mana kabel berjalan, keadaan elektromagnet atau pergerakan mesin menuntut, pembinaan kabel dan perisai harus dinilai bersama-sama dengan penyambung itu sendiri.
Apakah yang Menjadikan Penyelesaian M12 Reunion Pilihan Praktikal?
Perjumpaan semula menggabungkan pembuatan penyambung, pemprosesan kabel, pemasangan dan ujian elektrik dalam proses pengeluaran bersepadu. Pendekatan ini memberikan kawalan yang lebih besar ke atas peringkat pembuatan kritikal, daripada pemesinan ketepatan dan penyaduran terpilih kepada pengacuan suntikan dan pemeriksaan akhir.
Pengeluaran penyambung M12 syarikat termasuk pemasangan automatik dan pengesahan elektrik 100% meliputi kesinambungan, rintangan penebat dan ketahanan dielektrik. Ujian alam sekitar kelompok juga digunakan untuk parameter seperti pengedap IP67 dan rintangan kabus garam.
Untuk OEM dan penyepadu sistem, penyesuaian boleh melangkaui badan penyambung. Pilihan yang tersedia termasuk:
- Konfigurasi 2- hingga 17-pin
- Panjang kabel tersuai dari 0.2 m hingga 20 m
- Jaket kabel PUR atau PVC
- Konfigurasi lurus atau sudut kanan
- Reka bentuk pemasangan panel atau pemasangan kabel
- Pembinaan terlindung atau tidak terlindung
- Penamatan pateri, kelim, pateri celup atau plumbum terbang
- Penandaan dan pembungkusan kabel tersuai
Bagi pembeli yang menilai pembekal, sistem kualiti dan kebolehkesanan boleh sama pentingnya dengan spesifikasi fizikal penyambung. Reunion menyatakan bahawa pengeluarannya beroperasi di bawah sistem pengurusan ISO 9001, ISO 14001 dan ISO 13485, dengan bahan yang mematuhi RoHS dan dokumentasi pemeriksaan yang disimpan.
Soalan Lazim
1. Apakah penyambung Sensor Industri Siri M12 yang digunakan terutamanya?
Penyambung sensor M12 digunakan terutamanya untuk menyambungkan penderia industri dengan sistem kawalan, PLC, modul I/O dan peralatan automasi. Aplikasi biasa termasuk penderia jarak, penderia fotoelektrik, penderia tekanan, penderia suhu dan peranti IO-Link.
2. Konfigurasi M12 manakah yang biasa digunakan untuk IO-Link?
Konfigurasi M12 berkod A 4-pin biasanya digunakan untuk aplikasi sensor IO-Link. Susunan tipikal menyediakan sambungan kuasa dan talian komunikasi C/Q. Versi terlindung dan pembinaan kabel industri yang sesuai boleh dipilih apabila gangguan elektromagnet atau larian kabel yang lebih lama menjadi kebimbangan.
3. Bolehkah penyambung M12 menghantar kedua-dua kuasa dan data?
ya. Bergantung pada konfigurasi pin dan aplikasi, sambungan M12 boleh membawa kedua-dua kuasa dan fungsi isyarat atau komunikasi. Contohnya, konfigurasi 4-pin boleh menyokong data kuasa dan IO-Link, manakala versi kiraan pin yang lebih tinggi boleh menampung isyarat tambahan.
4. Adakah penyambung M12 sesuai untuk persekitaran industri yang basah atau berdebu?
Penyambung M12 yang direka bentuk dan dipadankan dengan betul boleh memberikan perlindungan alam sekitar yang kukuh. Julat penyambung sensor Reunion diberi penarafan IP67 dalam keadaan dipadankan, menjadikannya sesuai untuk banyak aplikasi yang berkaitan dengan habuk, basah, luaran dan pencucian. Pemasangan lengkap hendaklah sentiasa dinilai untuk keadaan persekitaran sebenar.
5. Apakah pilihan kabel yang tersedia untuk pemasangan M12 yang disesuaikan?
Pemasangan tersuai boleh dibekalkan dengan panjang kabel yang berbeza, jaket PUR atau PVC, konfigurasi penyambung lurus atau sudut kanan, pilihan perisai dan pemasangan kabel hujung tunggal atau dua hujung. Ini membolehkan sambungan disesuaikan dengan susun atur mesin yang berbeza dan keperluan pemasangan sensor.
Kesimpulan
Rangkaian penderia yang boleh dipercayai bermula dengan sambungan fizikal yang boleh dipercayai. Penyambung M12 yang betul boleh menyediakan pengawan mekanikal yang selamat, perlindungan alam sekitar, rintangan sentuhan rendah, kapasiti isyarat fleksibel dan keserasian dengan seni bina automasi moden. Dengan berbilang konfigurasi pin, pilihan terlindung, perlindungan IP67 dan pemasangan kabel tersuai, penyelesaian M12 Reunion boleh menyokong pelbagai keperluan penderiaan industri. Jika anda merancang sistem penderia baharu atau menggantikan penyambung industri sedia ada, ketahui lebih lanjut mengenai Penyambung Penderia Perindustrian Siri M12 danhubungi kamiuntuk panduan teknikal, spesifikasi tersuai dan petikan berfokuskan aplikasi.
