Ringkasan Artikel:ThePenyambung Tolak Tarik Logam Siri Smenggabungkan pembinaan padat, penguncian tolak-tarik yang selamat, perisai EMC penuh, dan konfigurasi sentuhan fleksibel untuk peralatan yang kebolehpercayaan sambungan dan ruang pemasangan terhad penting. Dibangunkan olehPerjumpaan semula, siri ini direka untuk peralatan perubatan, instrumen ujian dan pengukuran, teknologi boleh pakai dan sistem elektronik mudah alih. Dengan saiz cangkerang 0–2, berbilang pilihan sentuhan, lebih daripada 5,000 kitaran mengawan, dan julat suhu hingga -45°C, ia memberikan keseimbangan praktikal antara pengecilan, ketahanan dan prestasi elektrik.
Jadual Kandungan
- Apakah Penyambung Tolak Tarik Logam Siri S?
- Apakah Kelebihan Utama Siri S?
- Apakah Spesifikasi Teknikal Utama?
- Di manakah Penyambung Tolak Tarik Logam Siri S Digunakan?
- Bagaimanakah Jurutera Harus Memilih Penyambung yang Tepat?
- Bagaimanakah Siri S Boleh Disesuaikan?
- Bagaimanakah Reunion Mengawal Kualiti Produk?
- Soalan Lazim

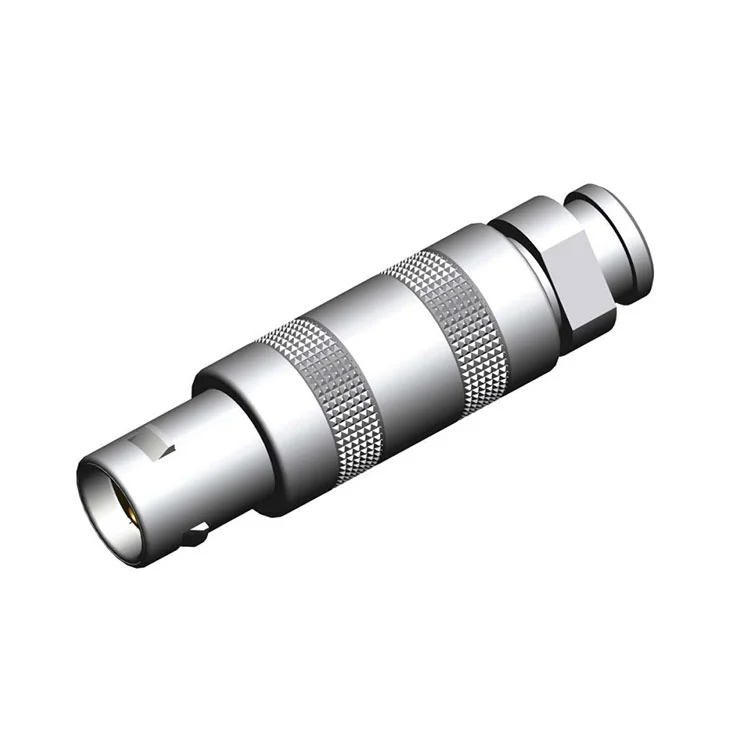

Apakah Penyambung Tolak Tarik Logam Siri S?
ThePenyambung Tolak Tarik Logam Siri Sialah penyambung bulat padat yang dibangunkan untuk aplikasi yang memerlukan sambungan elektrik yang boleh dipercayai dalam ruang pemasangan yang terhad. Tidak seperti penyambung berulir konvensional, mekanisme selak sendiri tolak tarik membolehkan mengawan dan menyahkawin pantas sambil memberikan maklum balas sentuhan dan boleh didengar apabila sambungan disambungkan dengan betul.
Perjumpaan semula meletakkan Siri S untuk peralatan mudah alih dan ruang yang terhad di mana saiz penyambung, kebolehpercayaan mekanikal, perisai dan kemudahan operasi semuanya mempengaruhi reka bentuk sistem. Pembinaan logamnya memberikan kekuatan mekanikal dan perisai elektromagnet 360 darjah, manakala profil tipisnya membantu meminimumkan penonjolan dari panel peralatan.
Siri ini tersedia dalam pelbagai saiz cangkerang dan konfigurasi kenalan. Bergantung pada konfigurasi, jurutera boleh memilih penamatan pateri atau PCB untuk memadankan keperluan pemasangan yang berbeza. Fleksibiliti ini menjadikan penyambung sesuai untuk kedua-dua prototaip padat dan peralatan profesional yang dihasilkan volum.
Apakah Kelebihan Utama Siri S?
Pemilihan penyambung jarang berdasarkan spesifikasi tunggal. Untuk peralatan elektronik mudah alih dan profesional, pereka bentuk biasanya perlu mengimbangi ruang pemasangan, keselamatan sambungan, integriti isyarat, ketahanan dan keperluan pembuatan. Siri S menangani faktor ini melalui beberapa ciri reka bentuk.
Binaan Padat dan Ringan
Reka bentuk berprofil rendah mengurangkan jumlah perumahan penyambung yang melangkaui permukaan pelekap. Ini amat berharga dalam instrumen pegang tangan dan casis padat di mana setiap milimeter ruang panel penting.
Penguncian Tekan-Tarik Pantas
Mekanisme penyelak sendiri menyokong operasi cepat satu tangan. Klik yang boleh didengar dan maklum balas sentuhan membantu pengendali mengenal pasti penglibatan yang berjaya, yang amat berguna apabila penyambung mesti dipasang dalam kedudukan terhad atau terhad secara visual.
Perisai EMC 360 Darjah
Perumahan semua logam menyediakan perisai elektromagnet berterusan di sekeliling antara muka sambungan. Spesifikasi yang diterbitkan menunjukkan lebih daripada 60 dB pengecilan pada 100 MHz, menjadikan siri ini sesuai untuk peralatan di mana gangguan elektromagnet boleh menjejaskan isyarat sensitif.
Ketahanan Mengawan Tinggi
Siri S direka untuk sambungan dan pemutusan sambungan berulang, dengan ketahanan berkadar lebih daripada 5,000 kitaran mengawan. Ini penting untuk peralatan ujian, instrumen perubatan dan sistem mudah alih yang kerap diservis atau dikonfigurasikan semula.
- Pemasangan panel berprofil rendah
- Operasi selak sendiri tolak-tarik
- Perumahan logam untuk perisai elektromagnet
- Berbilang saiz cangkerang dan konfigurasi kenalan
- Lebih daripada 5,000 kitaran mengawan
- Pilihan suhu operasi dari -45°C hingga +125°C
Apakah Spesifikasi Teknikal Utama?
Memahami spesifikasi elektrik dan mekanikal adalah penting sebelum menyepadukan penyambung bulat ke dalam produk baharu. Spesifikasi berikut meringkaskan konfigurasi terbitan Siri S.
| Parameter | Spesifikasi Siri S |
|---|---|
| Bahan Cangkang | Loyang, standard |
| Saiz Cangkang | 0, 1, dan 2 |
| Pilihan Kenalan | 2 hingga 6 pin pada konfigurasi yang dirujuk; pilihan berketumpatan lebih tinggi mungkin tersedia |
| Penilaian Semasa | 5A hingga 15A setiap sentuhan, bergantung pada tolok sentuhan |
| Penilaian Voltan | 200V hingga 500V AC/DC |
| Kitaran Perkawinan | Lebih daripada 5,000 operasi |
| Julat Suhu | -45°C hingga +125°C |
| Perisai EMI | pelindung logam 360°; >60 dB pengecilan pada 100 MHz |
| Perlindungan Ingress | Piawaian IP50 |
| Rintangan Semburan Garam | Lebih daripada 72 jam |
| Rintangan Hubungan | ≤5 mΩ permulaan |
| Rintangan Penebat | ≥5000 MΩ pada 500 VDC |
Penilaian sebenar hendaklah sentiasa disahkan terhadap konfigurasi penyambung tertentu, saiz kenalan, kaedah penamatan dan keadaan operasi yang dimaksudkan sebelum kelayakan produk akhir.
Di manakah Penyambung Tolak Tarik Logam Siri S Digunakan?
Gabungan dimensi padat, penguncian pantas, perisai dan ketahanan mekanikal menjadikan Siri S sesuai untuk peralatan yang memerlukan sambungan kerap sambil mengekalkan jejak keseluruhan yang kecil.
Peralatan Perubatan dan Diagnostik
Sistem ultrabunyi mudah alih, monitor pesakit, oksimeter nadi, peralatan elektrosurgikal dan instrumen diagnostik boleh mendapat manfaat daripada penyambung padat yang kekal selamat semasa pergerakan dan servis peralatan. Kebolehpercayaan penyambung amat penting apabila isyarat elektrik mesti kekal stabil semasa penggunaan berulang.
Peralatan Ujian dan Pengukuran
Osiloskop pegang tangan, multimeter, penganalisis logik, peralatan penentukuran dan instrumen ujian alam sekitar selalunya memerlukan antara muka luaran yang padat. Mekanisme tolak-tarik boleh memudahkan perubahan sambungan yang kerap manakala cangkerang logam membantu melindungi isyarat sensitif daripada gangguan elektromagnet.
Teknologi Boleh Dipakai dan Mudah Alih
Eksoskeleton industri, sistem pemantauan boleh pakai, peralatan yang dipasang di kepala dan elektronik mudah alih lain boleh menghadapi kekangan ruang dan berat yang ketat. Penyambung bulat tipis memberikan pereka pilihan lain apabila antara muka konvensional yang lebih besar tidak sesuai.
Peralatan Audio-Visual Profesional
Perakam mudah alih, kamera siaran, pemancar wayarles dan peralatan profesional yang berkaitan mungkin memerlukan penyambung yang boleh menahan pengendalian berulang. Antara muka penguncian pantas boleh meningkatkan kebolehgunaan medan tanpa bergantung pada proses mengawan berulir yang panjang.
Bagaimanakah Jurutera Harus Memilih Penyambung yang Tepat?
Memilih penyambung harus bermula dengan keperluan elektrik, mekanikal, alam sekitar dan pemasangan peralatan sebenar dan bukannya memilih model terkecil yang tersedia.
- Tentukan keperluan hubungan:Kenal pasti bilangan litar kuasa dan isyarat yang diperlukan dan biarkan ruang yang mencukupi untuk perubahan reka bentuk masa hadapan.
- Semak penilaian elektrik:Bandingkan voltan dan arus operasi dengan nilai undian penyambung, dengan mengambil kira tolok sesentuh dan suhu.
- Nilai ruang yang ada:Sahkan saiz cangkerang, potongan panel, kedalaman penyambung, penghalaan kabel dan kelegaan di sekitar antara muka mengawan.
- Pertimbangkan kekerapan mengawan:Untuk peralatan yang kerap diservis, utamakan penyambung yang direka untuk kitaran mengawan berulang.
- Semak keadaan persekitaran:Suhu, getaran, kejutan, kelembapan, kakisan, dan gangguan elektromagnet semuanya boleh mempengaruhi pemilihan penyambung.
- Tentukan kaedah penamatan:Tentukan sama ada pematerian, PCB atau penamatan pemasangan kabel paling sesuai dengan proses pembuatan.
Untuk projek OEM, ia juga berguna untuk menilai penyambung bersama-sama dengan pemasangan kabel, kulit belakang, pelepasan terikan, struktur panel dan skema pendawaian. Pendekatan ini mengurangkan isu penyepaduan semasa peringkat pengeluaran kemudian.
Bagaimanakah Siri S Boleh Disesuaikan?
Platform peralatan yang berbeza selalunya memerlukan konfigurasi penyambung yang berbeza. Reunion menyediakan pilihan penyesuaian yang membolehkan Siri S disesuaikan dengan keperluan pemasangan mekanikal dan kabel tertentu.
| Kawasan Penyesuaian | Pilihan yang Tersedia |
|---|---|
| Kemasan Cangkang / Warna | Perak, hitam atau warna RAL terpilih |
| Penyaduran Kenalan | Pilihan emas, perak atau timah |
| Tolok Kabel | 32AWG hingga 20AWG |
| Bahan Jaket | PVC, PUR, silikon atau PTFE |
| Penandaan Laser | Logo, nombor bahagian, kod bar atau pengenalan lain |
| Pembungkusan | Tiub anti-statik, pita dan kekili dan pelabelan tersuai |
Pemasangan kabel tersuai juga boleh dibekalkan dengan panjang, tolok, konfigurasi perisai dan but pelega terikan terlampau. Ini boleh memudahkan perolehan dengan membenarkan OEM mendapatkan sumber penyambung dan pemasangan kabel sedia untuk dipasang sebagai satu komponen bersepadu.
Bagaimanakah Reunion Mengawal Kualiti Produk?
Untuk penyambung profesional, pembuatan yang konsisten adalah sama pentingnya dengan reka bentuk produk asas. Reunion menyatakan bahawa proses pengeluarannya meliputi pemesinan ketepatan, rawatan permukaan, pengecapan dan penyaduran sesentuh, pengacuan sisipan, pemasangan, ujian elektrik, ujian mekanikal dan pembungkusan.
Dimensi pengeluaran kritikal dikawal melalui pemesinan ketepatan dan pemantauan proses. Produk siap menjalani pemeriksaan elektrik dan mekanikal, termasuk rintangan sentuhan, rintangan penebat, rintangan dielektrik, kesinambungan, daya mengawan dan pemeriksaan visual.
Menurut maklumat produk, sistem kualiti Reunion termasuk ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, status Diiktiraf UL dan pematuhan RoHS. Syarikat itu juga menyatakan bahawa penyambung Siri S menerima 100% ujian elektrik dan mekanikal sebelum penghantaran.
Bagi pembeli OEM, gabungan kawalan pembuatan, ujian, kebolehkesanan dan sokongan penyesuaian ini boleh menjadi berharga apabila prestasi penyambung secara langsung mempengaruhi kebolehpercayaan produk siap.
Soalan Lazim
Apakah yang membezakan Siri S daripada penyambung berulir konvensional?
Perbezaan utama ialah mekanisme penyelak diri tolak-tarik. Ia membolehkan pengendali mengawan dan melepaskan penyambung dengan cepat tanpa memutar nat gandingan, menjadikannya amat mudah untuk peralatan mudah alih, situasi mengawan buta dan aplikasi yang memerlukan perubahan sambungan yang kerap.
Berapa banyak kitaran mengawan yang boleh disokong oleh Siri S?
Spesifikasi yang diterbitkan menunjukkan lebih daripada 5,000 operasi mengawan. Hayat perkhidmatan sebenar boleh bergantung pada konfigurasi penyambung, persekitaran operasi, keadaan mengawan dan amalan penyelenggaraan.
Adakah Siri S sesuai untuk peralatan perubatan?
ya. Siri ini diletakkan untuk peralatan diagnostik dan rawatan perubatan, dan Reunion menyatakan bahawa sistem kualitinya termasuk ISO 13485:2016. Walau bagaimanapun, peranti perubatan siap yang lengkap tetap bertanggungjawab terhadap keperluan pengawalseliaan dan keselamatannya sendiri yang terpakai.
Bolehkah Reunion membekalkan pemasangan kabel tersuai?
ya. Pemasangan kabel boleh disesuaikan mengikut jenis kabel, tolok, panjang, pelindung, bahan jaket dan reka bentuk pelepasan terikan. Pilihan termasuk bahan kabel PVC, PUR, silikon dan PTFE, dengan tolok dari 32AWG hingga 20AWG.
Apakah julat suhu yang tersedia?
Julat standard yang diterbitkan ialah -45°C hingga +125°C. Jurutera hendaklah mengesahkan penarafan suhu penyambung tepat, konfigurasi kenalan, kabel dan pemasangan sebelum menggunakannya dalam aplikasi suhu melampau.
Bolehkah penyambung disesuaikan dengan logo syarikat atau nombor bahagian?
ya. Reunion menyenaraikan ukiran laser sebagai pilihan penyesuaian, membolehkan pelanggan menandai cangkerang dengan logo, nombor bahagian, kod bar atau maklumat pengenalan lain.
Kesimpulan
Penyambung Tarik Tolak Logam Siri S direka untuk jurutera yang memerlukan penyelesaian sambungan yang padat, selamat dan tahan lama tanpa mengorbankan perlindungan atau kebolehservisan. Mekanisme pengunci tolak-tarik, pembinaan logam, pelbagai saiz cangkang, pilihan penamatan fleksibel, dan lebih daripada 5,000 kitaran mengawan menjadikannya sangat sesuai untuk peralatan perubatan, instrumen ujian, elektronik mudah alih, sistem boleh pakai dan aplikasi audio-visual profesional. Jika anda sedang membangunkan produk baharu atau mencari penyambung gantian yang boleh dipercayai, lawati halaman produk Siri S Reunion untuk menyemak pilihan konfigurasi dan hubungan yang tersedia. Untuk spesifikasi tersuai, pemasangan kabel, keperluan OEM atau pembelian volum,hubungi kamiuntuk membincangkan permohonan anda dengan pasukan kejuruteraan Reunion dan meminta penyelesaian yang sesuai.
