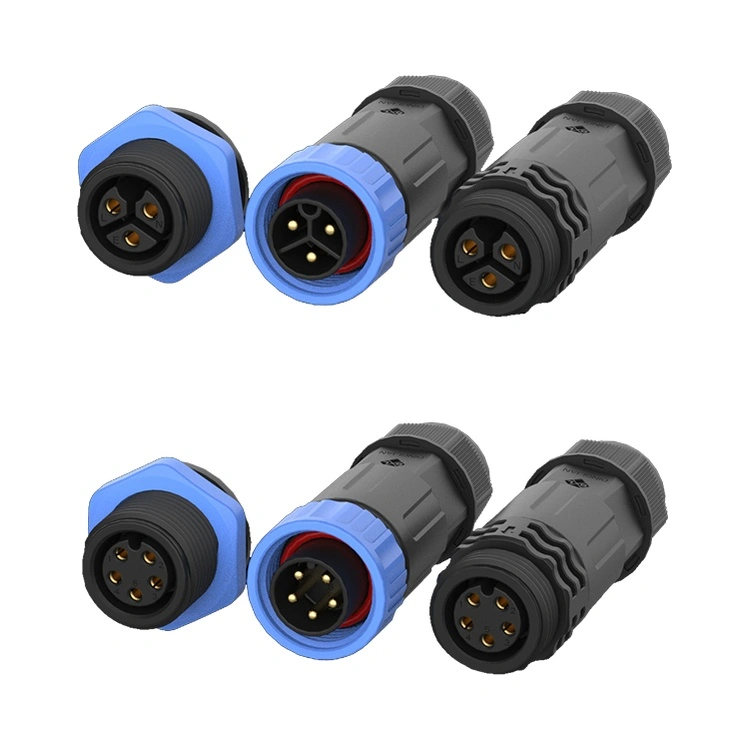

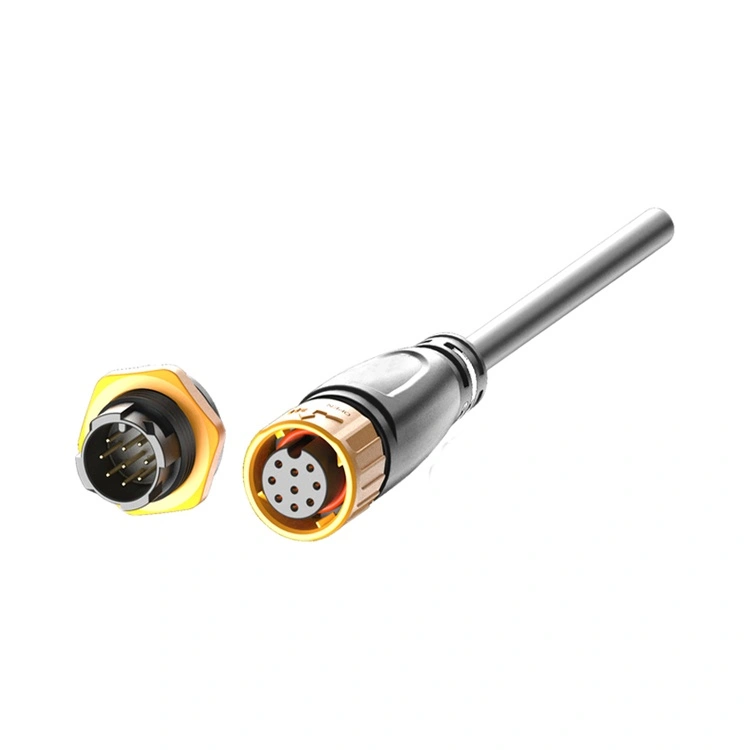

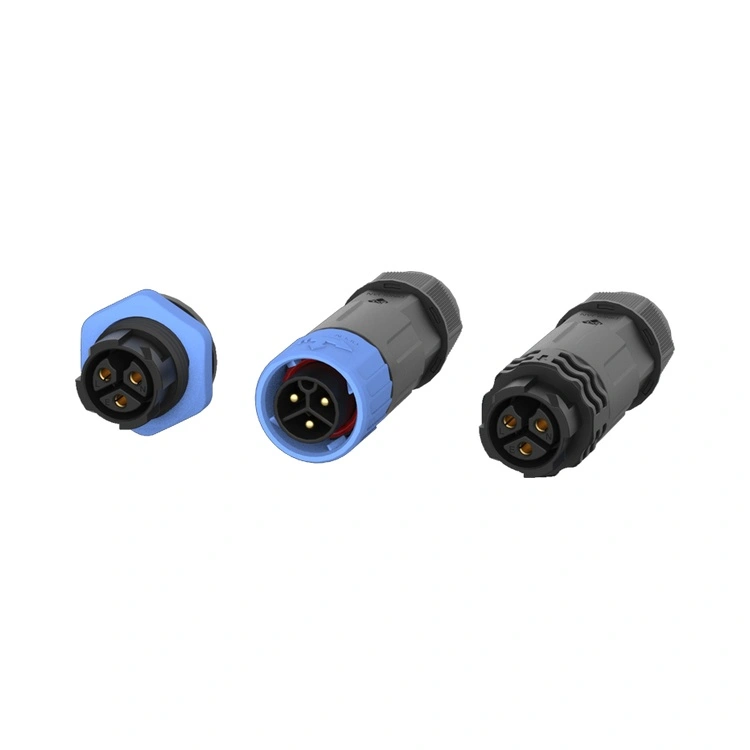

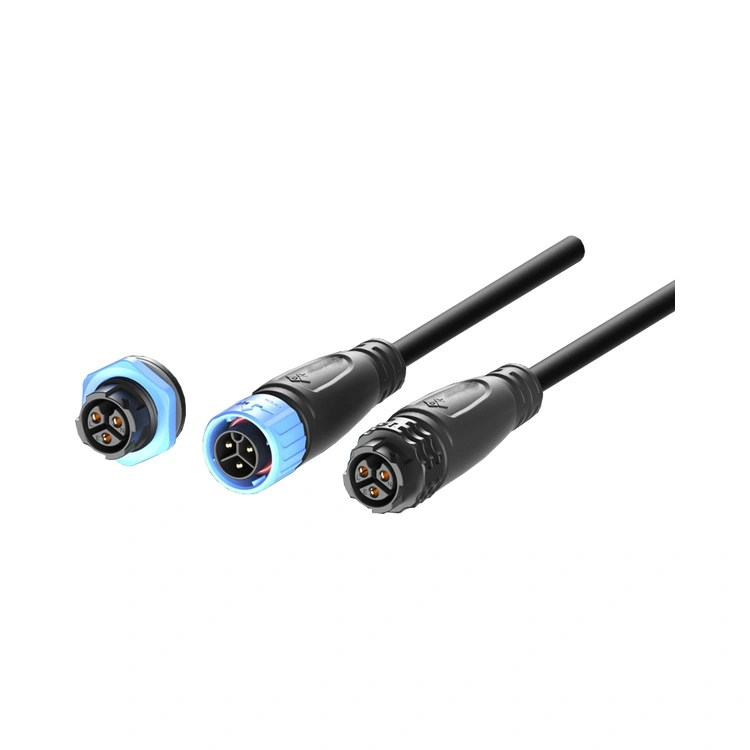

Cangkerang luar diperbuat daripada bahan termoplastik berprestasi tinggi dan mempunyai penarafan tahan api UL 94-V0. Tahan terhadap kakisan semburan garam, ia boleh memenuhi keperluan kalis air paparan LED luaran dan peralatan lampu LED, serta keadaan kerja yang keras seperti rintangan hakisan asid paparan LED perindustrian

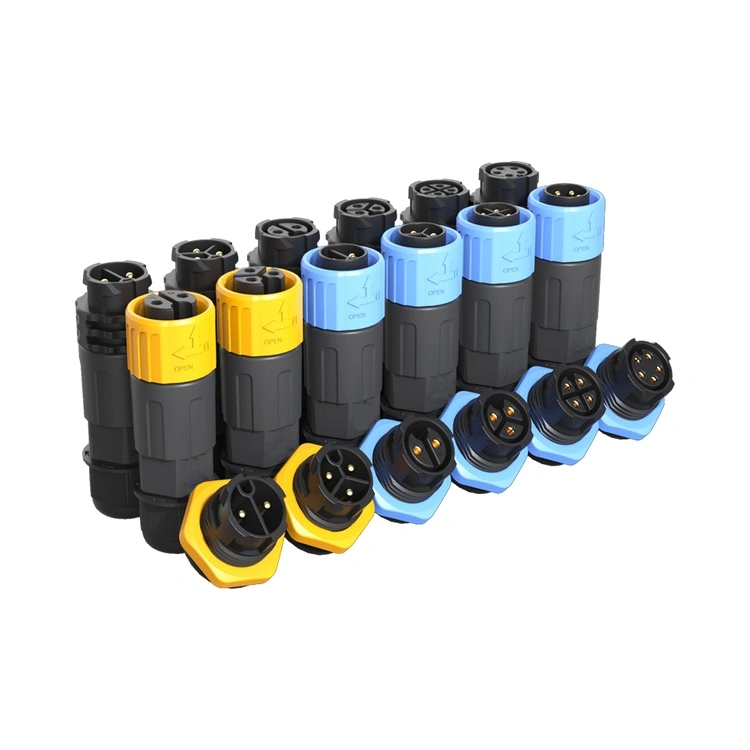

Ia dipasang dengan kaedah lubang tunggal, yang stabil dan sempurna. Ia mempunyai struktur penguncian berulir dan boleh mengekalkan sambungan yang kukuh walaupun dalam persekitaran yang bergetar. 2, 3, 4, 5, 6, 7, 8, 9 pin tersedia untuk pemilihan dan penyesuaian disokong.
| Parameter | Reunion M20 Menyampaikan Nilai | Mengapa Ia Penting dalam Amalan |
| Rintangan Sentuhan (awal) | ≤3.0mΩ | Lebih rendah daripada purata industri , mengurangkan penjanaan haba I²R |
| Kitaran Perkawinan dengan Pengedap Stabil | ≥500 kitaran (disahkan, bukan hanya dinilai) | Rekod ujian kelompok kami menunjukkan integriti pengedap dikekalkan melalui 500 kitaran – kritikal untuk peralatan berat penyelenggaraan. |
| kalis air IP67 | Setiap kelompok: kedalaman 1m × 30min rendaman | Laporan ujian boleh disediakan.. |
| Rintangan Getaran | 10-500Hz, 2g (IEC 60068-2-6) | Mensimulasikan operasi motor dan pam sebenar – diluluskan dengan pemutusan sementara sifar. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Penilaian Voltan | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Penilaian Semasa | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Bahagian Wayar (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
1)Bahan Penebat: Termoplastik suhu tinggi (UL 94 V-0, )
2) Bahan Asas Hubungi: Loyang (CuZn39Pb3) dengan penyaduran emas - ujian semburan garam ≥48jam
3) Bahan Pengedap: Cincin O silikon
4) Suhu Operasi: -40°C ~ +105°C
5) Kemudahbakaran & Pematuhan: UL 94 V-0, RoHS, REACH SVHC tidak dikesan
6) Pilihan Penamatan: Cawan pateri, pateri celup (lekap PCB)
| Dimensi Perbandingan | Reunion M20 Series | Jenama M20 Eropah Premium | M20 Tanpa Jenama Kos Rendah |
| Harga Unit (MOQ 100 pcs) | Berdaya saing, berperingkat volum | 3.5× – 4× lebih tinggi | Lebih rendah di hadapan |
| Arus Berterusan Disahkan | 20A (setiap pin, didokumenkan) | Biasanya 25A (penurunan cetakan halus) | Melambung, tiada bukti ujian |
| kalis air IP67 | 100% kumpulan pengeluaran | Ujian kelompok (tetapi bukan setiap kelompok yang didokumenkan) | Tiada atau tuntutan palsu |
| Ujian Elektrik (Hi-pot & IR) | 100% setiap unit – data ujian dilog | Berasaskan sampel (AQL 1.0) | Rawak atau dilangkau |
| Kebolehkesanan Penuh (Resin→Penyambung Selesai) | Dijejaki ERP, boleh diperoleh semula dalam masa 24 jam | Ya, tetapi tindak balas yang lebih perlahan | tiada |
| Masa Utama (Kuantiti Standard) | 15–17 hari bekerja | 6–10 minggu | Tidak dapat diramalkan (2–20 minggu) |
| Penyesuaian MOQ (panjang kabel, warna, penandaan) | 100 pcs – fleksibel | 500+ pcs, yuran kejuruteraan yang tinggi | Tidak ditawarkan atau tiada kawalan kualiti |
| Pensijilan | ISO 9001, 14001, 13485 | Biasanya ISO 9001 sahaja | Biasanya tiada |
Untuk mencapai pengedap IP67/IP68 yang dinilai dalam pemasangan medan sebenar, ikut prosedur yang disahkan ini:
| Langkah | Tindakan | Nilai Kritikal / Pusat Pemeriksaan |
| 1 | Ketatkan nat gandingan dengan tangan sehingga gelang-O menyentuh permukaan panel. | Hubungan visual disahkan. |
| 2 | Guna tork akhir menggunakan sepana yang ditentukur. | 1.0 – 1.2 Nm (JANGAN melebihi 1.5 Nm – tork berlebihan memesongkan gelang O dan meningkatkan daya sisipan). |
| 3 | Sahkan jejari lentur kabel pada kemasukan. | ≥ 5× diameter luar kabel – selekoh akut tarik sesentuh dan menjejaskan pengedap belakang. |
| 4 | Orientasi luar | Keluar kabel ke bawah – menghalang pengumpulan air pada antara muka nat gandingan. |
| 5 | Kekerapan pemeriksaan cincin O | Setiap tahun untuk persekitaran pembersihan / pemprosesan makanan harian; setiap 2-3 tahun untuk kegunaan industri dalaman/luaran standard. |
| Pensijilan / Protokol | Skop & Bukti Disediakan dengan Setiap Pesanan |
| ISO 9001:2015 | QMS Penuh – reka bentuk, pengeluaran, selepas jualan. Laporan audit tersedia pada NDA. |
| ISO 14001:2015 | Pengurusan alam sekitar – pengurangan sisa dan pematuhan RoHS/REACH didokumenkan. |
| ISO 13485:2016 | Berkenaan untuk peralatan perubatan (diagnostik/pemantauan) – kawalan perubahan yang ketat dan kebolehkesanan. |
| Pengiktirafan UL | Keselamatan tahap komponen untuk Amerika Utara – tanda UL pada setiap perumah. |
Tork: 1.0 – 1.2 Nm (ketegangan terakhir selepas duduk dengan tangan).
Di bawah 0.8Nm: Mampatan cincin O tidak mencukupi – IP67 jatuh ke IP54 (dilindungi habuk tetapi tidak kedap air). Kami telah melihat kemasukan air dalam masa 2 jam pada kedalaman 0.5m dalam ujian makmal kami.
Di atas 1.5Nm: Cincin-O fluorosilikon tersemperit ke dalam kelegaan benang, menyebabkan ubah bentuk kekal dan meningkatkan daya mengawan. Pengedap mungkin pada mulanya melepasi IP67 tetapi akan gagal selepas kitaran haba (pengembangan/penguncupan).
Syor: Gunakan sepana tork pratetap – kami boleh membekalkannya sebagai aksesori dengan pesanan volum.
Sampel standard: 5–10 keping tersedia dalam masa 3 hari bekerja (stok membenarkan).
Pesanan kumpulan kecil (100–500 pcs): 12–15 hari bekerja dari pengesahan pesanan.
Kelantangan besar (500+ pcs): 18–20 hari bekerja, dengan penghantaran separa tersedia.

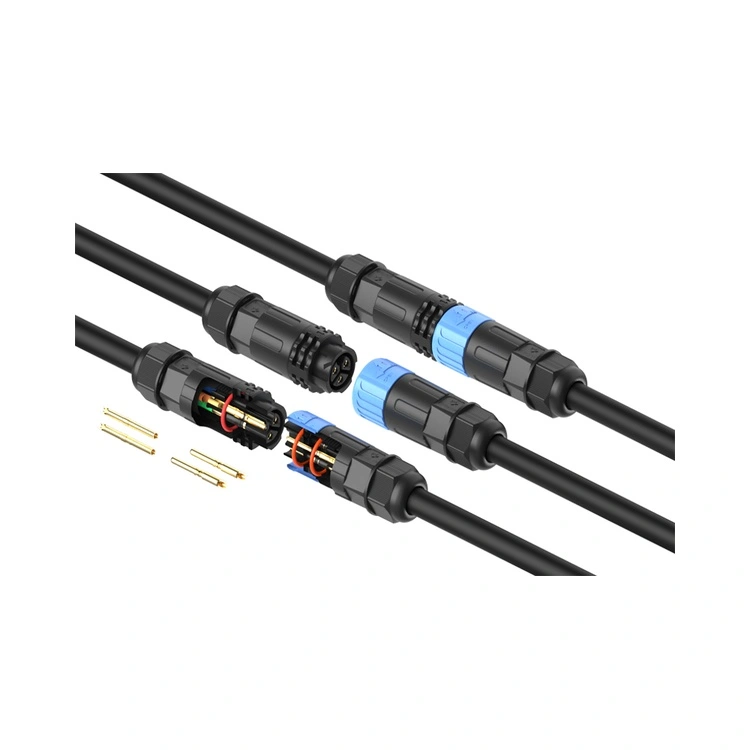

Pemasangan kabel tersuai (panjang, tolok wayar, pengekodan warna): MOQ 100 keping – kelulusan lukisan kejuruteraan mengambil masa 2–3 hari, kemudian pengeluaran 15 hari.
