Semua data disahkan oleh 100% ujian elektrik kilang—bukan AQL berasaskan sampel. Setiap unit diuji sebelum penghantaran.
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Penilaian Voltan | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Penilaian Semasa | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Bahagian Wayar (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| Parameter | Nilai / Butiran |
| Suhu Operasi | -40°C ~ +105°C |
| Penilaian Perlindungan | IP67 / IP68 (dikawinkan ) – rendaman kelompok diuji pada kedalaman 1m selama 30 minit |
| Bahan Perumahan | PA66 |
| Bahan Kenalan | Loyang dengan saduran emas |
| Rintangan Hubungan | ≤3mΩ |
| Kitaran Perkawinan | ≥500 |
| Penilaian Kemudahbakaran | UL 94 V-0 |
| Pematuhan Alam Sekitar | 100% RoHS, REACH |
| Ciri | Faedah | Bukti Pengesahan |
| Perumahan PA66 | Tiada karat, tiada pengoksidaan—terbukti dalam semburan garam (ASTM B117) dan persekitaran pencucian kimia. | Rintangan kakisan yang sangat baik |
| Sehingga 60% Pengurangan Berat | Mengurangkan beban struktur pada panel, kabel dan lengan robot—memudahkan pemasangan dan mengurangkan kos penghantaran. | Data perbandingan jisim tersedia terhadap penyambung cangkerang loyang setanding. |
| kalis air IP67 | Menahan rendaman berterusan pada kedalaman 1m selama 30 minit | Ujian rendaman sampel kelompok. |
| 2~9pin Konfigurasi | 2,3,4,5,6,7,8,9pin pilihan | Pilihan pemuatan kenalan luar biasa dan tersuai. |
| Kenalan Tembaga Bersalut Emas | Rintangan sentuhan rendah (≤3mΩ) dan perlindungan kakisan—mengekalkan prestasi dalam udara lembap dan masin. | Ketebalan penyaduran disahkan oleh XRF pada setiap lot pengeluaran. |
| Penguncian Berulir | Pengawan tahan getaran—menghalang longgar daripada pergerakan jentera, berbasikal haba dan operasi kren. | Diuji kitaran kepada ≥500 padanan biasa dengan pengekalan tork yang konsisten. |
Pensijilan – Asal Imbasan Tersedia untuk Fail Pematuhan Anda
| Pensijilan | Skop / Kebolehgunaan |
| ISO 9001:2015 | Pengurusan kualiti – reka bentuk, pengeluaran dan perkhidmatan selepas jualan. |
| ISO 14001:2015 | Pengurusan alam sekitar – pengurangan sisa yang disahkan pihak ketiga dan amalan mampan. |
| ISO 13485:2016 | Pengurusan kualiti peranti perubatan – terpakai jika sistem LED anda disepadukan ke dalam bilik lampu diagnostik atau pembedahan. |
| UL Diiktiraf | Pensijilan keselamatan peringkat komponen untuk pasaran elektrik Amerika Utara. |
| RoHS & REACH | Pengisytiharan penuh SVHC (Bahan Kebimbangan Sangat Tinggi) disediakan setiap kelompok. |

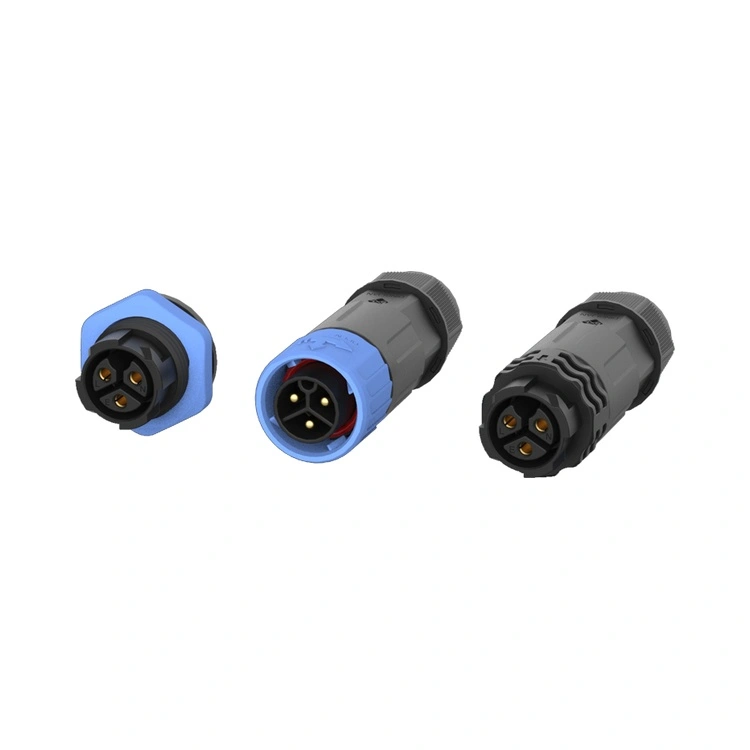

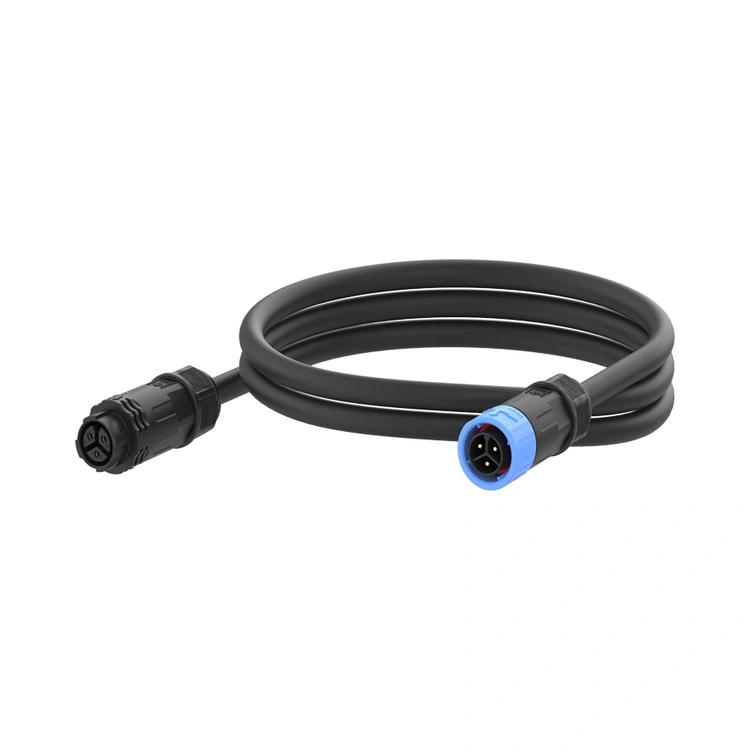

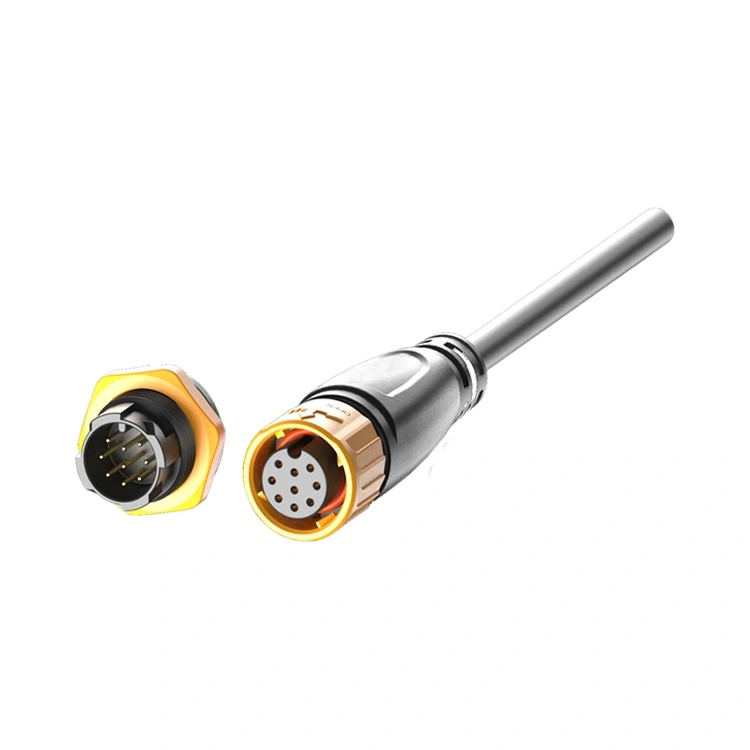

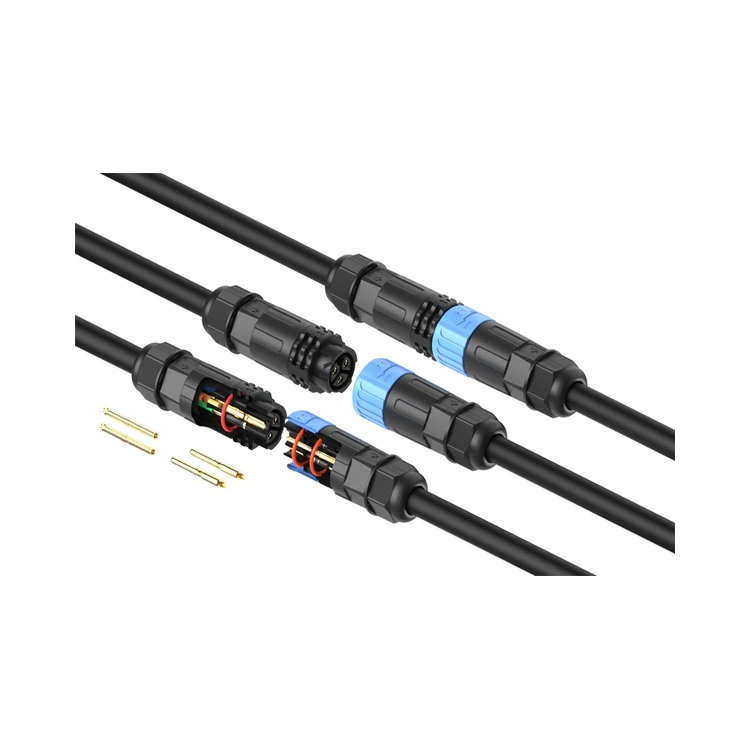

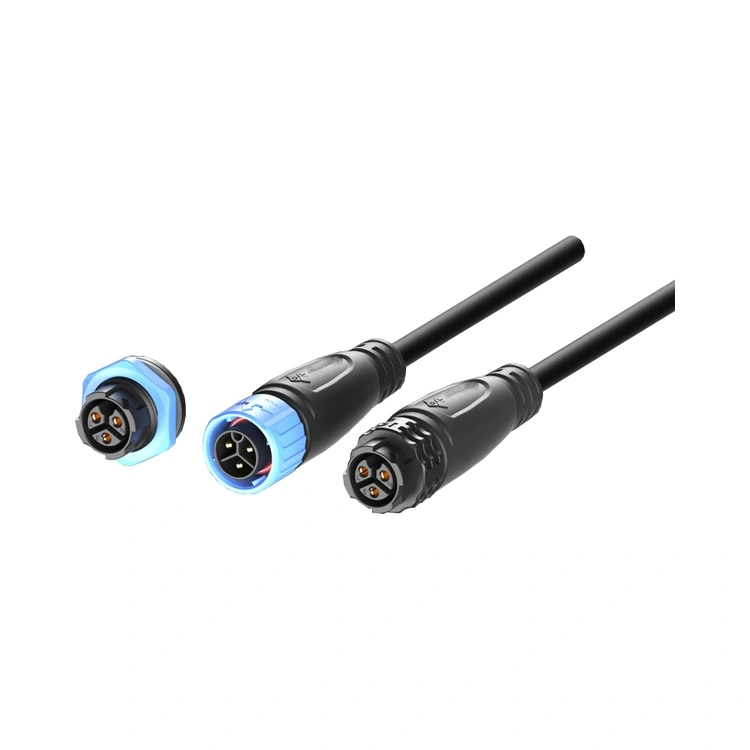

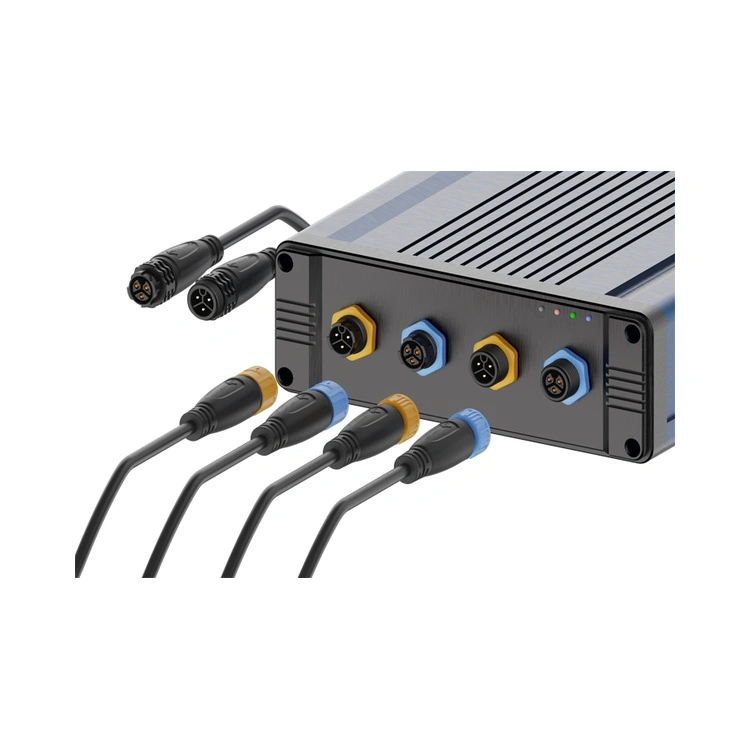

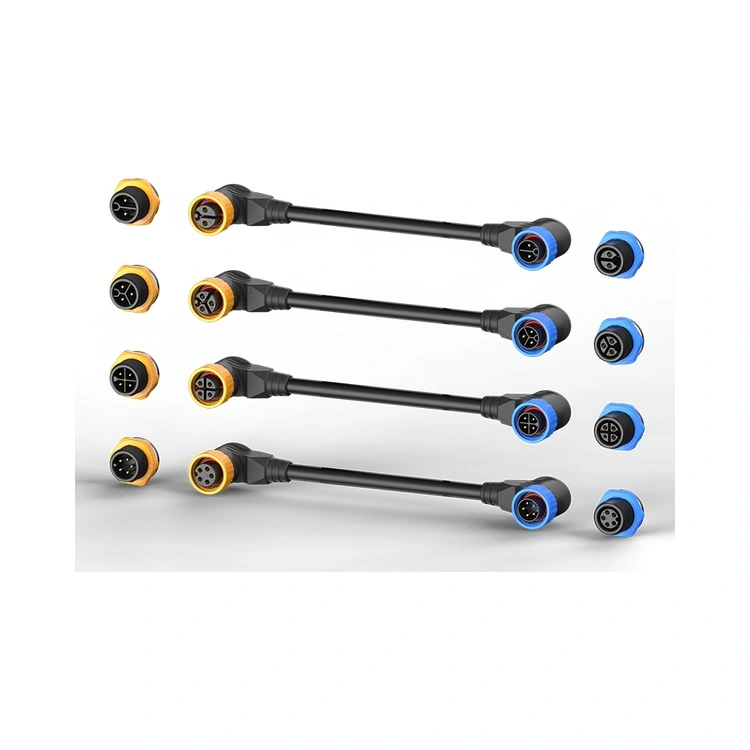

M16 mengendalikan sehingga 15A (≈480W pada 24V). Untuk lekapan 500W+, atau jika anda bercadang untuk merangkai dua lekapan daisy melalui satu penyambung, penyambung lampu LED siri M20 menyediakan penilaian berterusan 20A dengan luas permukaan sentuhan yang lebih besar, mengurangkan pemanasan I²R dengan ketara. Selain itu, cangkerang M20 yang lebih besar menampung penebat kabel yang lebih tebal, yang penting untuk larian kabel yang panjang untuk mengurangkan penurunan voltan. Jika permohonan anda memerlukan >20A setiap kenalan, sila lihat siri M25 kami.
Untuk mencapai dan mengekalkan pengedap IP67/IP68, Reunion mengesyorkan:
Daya kilas mengawan: Ketatkan nat gandingan dengan tangan sehingga gelang-O menyentuh permukaan panel, kemudian gunakan tork tambahan 1.0–1.2Nm menggunakan sepana tork. Jangan melebihi 1.5Nm—kilasan berlebihan boleh menekankan penebat termoplastik dan menyebabkan keretakan mikro.
Pemeriksaan O-ring: Gantikan O-ring jika ubah bentuk, keretakan atau pengerasan kelihatan semasa penyelenggaraan pencegahan.
Jadual penggantian: Untuk pemasangan lampu luar, gantikan cincin-O setiap 24–36 bulan.
Reunion menyediakan kad penetapan tork terperinci dengan semua penghantaran pengeluaran. Untuk projek infrastruktur kritikal, kami menawarkan abah-abah kabel yang telah dipasang dengan penyambung tork kilang—menjimatkan masa pemasangan anda dan menghapuskan ralat berkaitan tork.
