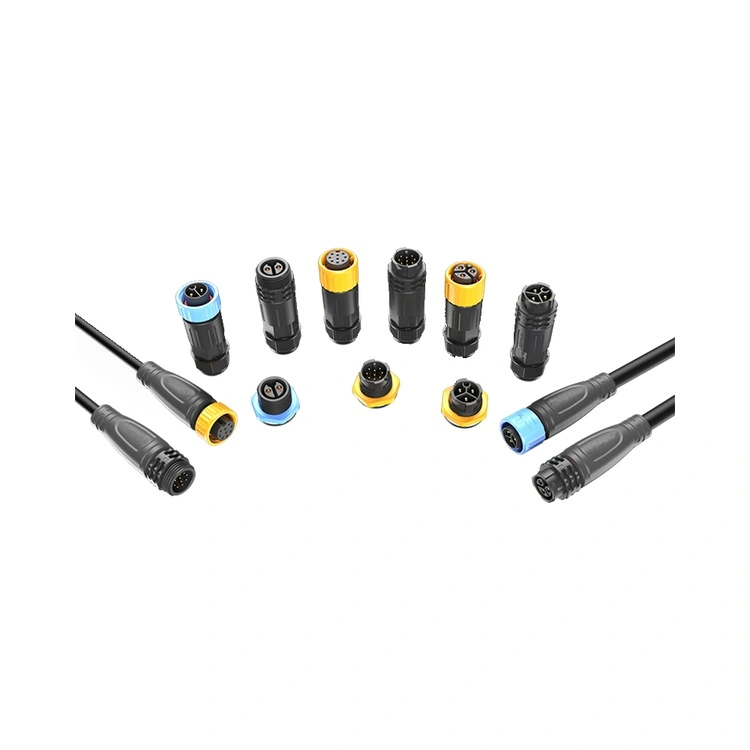

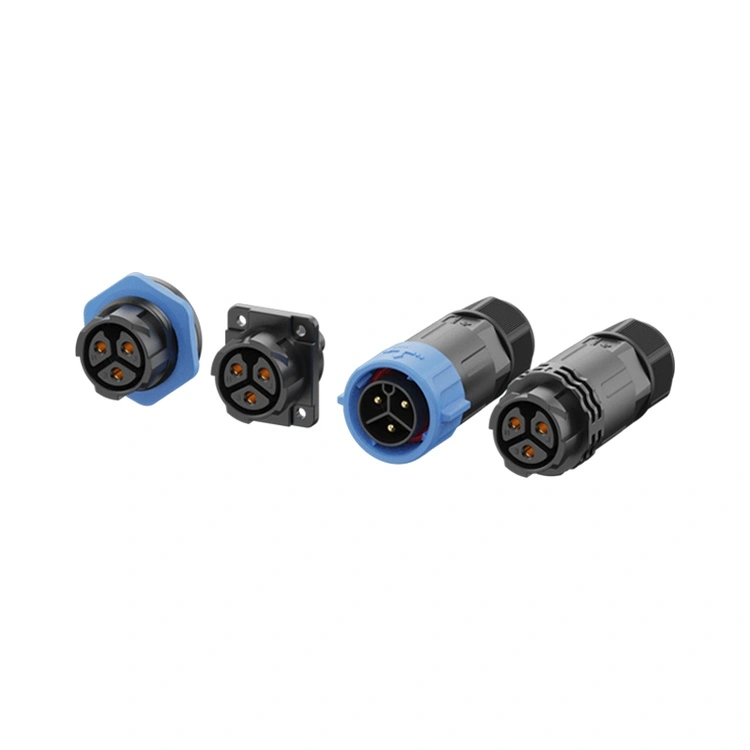

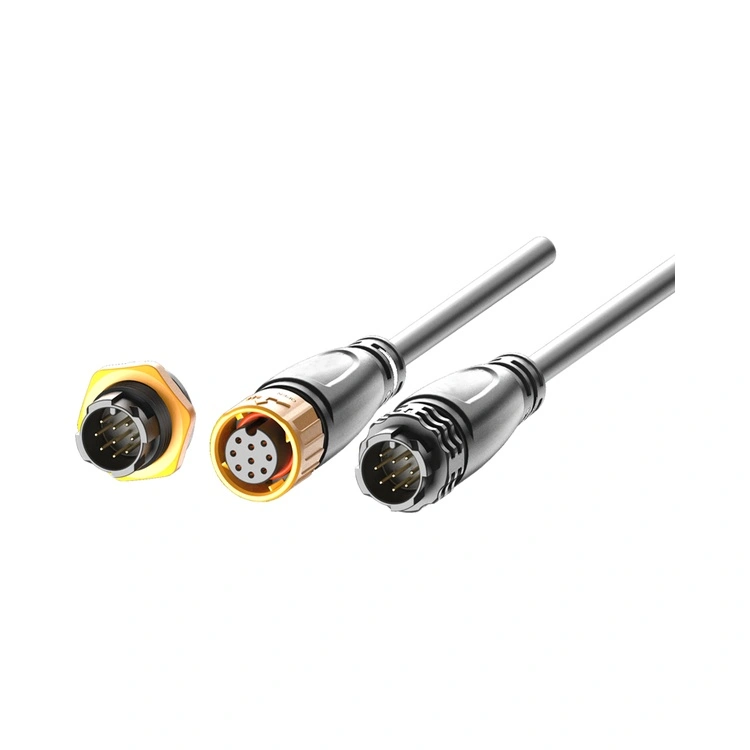

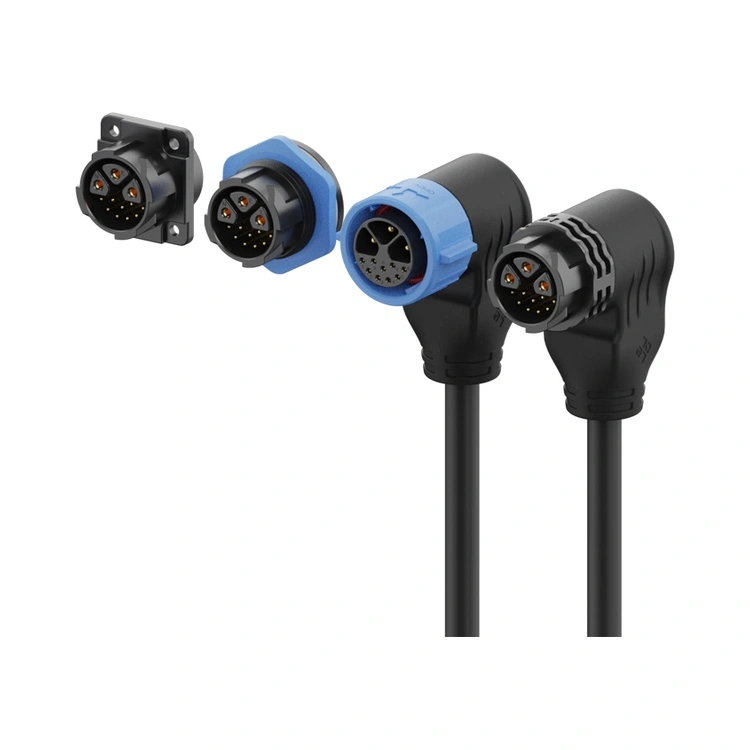

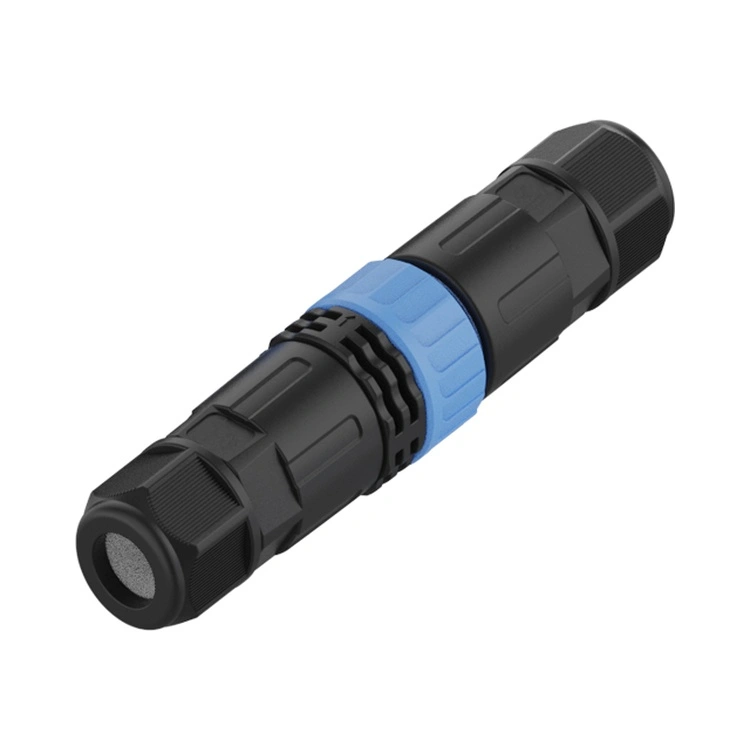

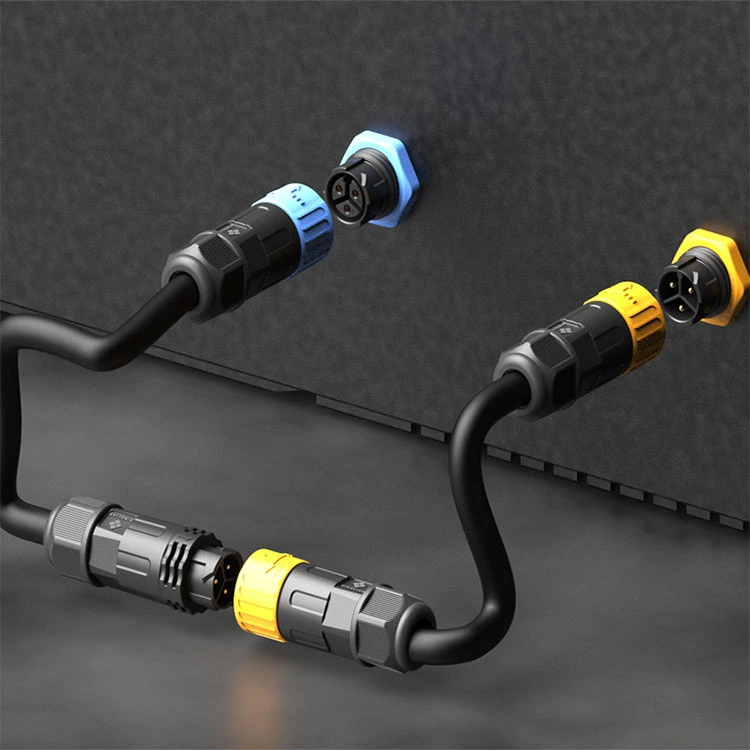

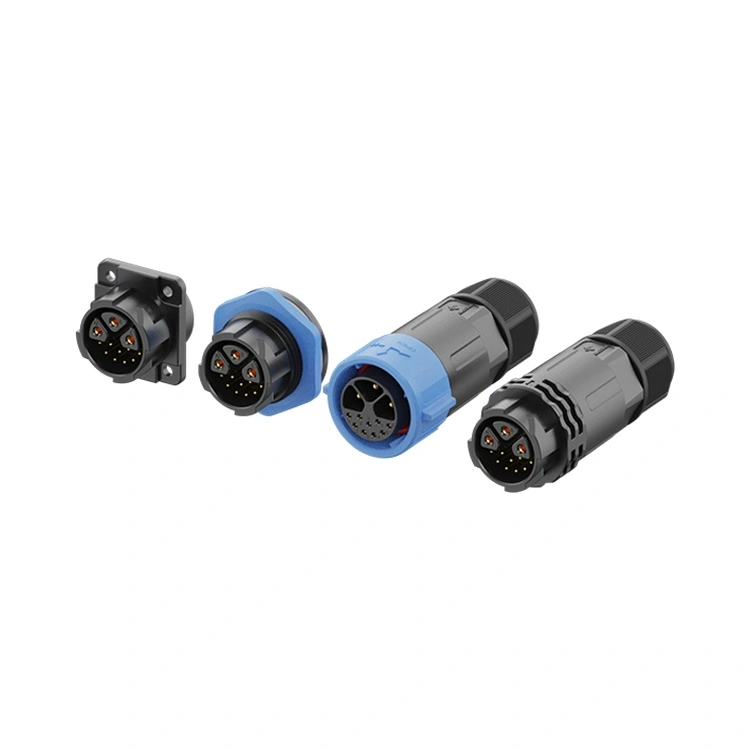

Penyambung Kalis Air Siri M25 ialah sambungan industri berkapasiti tertinggi Reunion dalam keluarga siri M, direka untuk aplikasi di mana penghantaran kuasa yang besar mesti wujud bersama dengan perlindungan alam sekitar. Penyambung bulat berulir ini menggabungkan antara muka 25mm lasak dengan pengedap berkadar IP67/IP68, menjadikannya sesuai untuk peralatan tugas berat, sambungan motor, sistem pengagihan kuasa, infrastruktur pengecasan EV dan pemasangan tenaga boleh diperbaharui di mana kelembapan, habuk dan getaran adalah cabaran berterusan.
Tersedia dalam konfigurasi 2- hingga 12-pin, termasuk varian isyarat kuasa hibrid 5, 3+9 pin yang menggabungkan sesentuh kuasa arus tinggi dengan sesentuh isyarat voltan rendah dalam satu perumah, siri M25 menyokong pelbagai aplikasi kuasa tinggi.
Kenalan dimesin daripada loyang dengan penyaduran emas terpilih, mengekalkan rintangan sentuhan yang rendah dan stabil sepanjang beratus-ratus kitaran mengawan. Arus maksimum yang boleh disokong ialah 30A setiap kenalan.
Reunion mengeluarkan siri M25 melalui proses bersepadu menegak—daripada pemesinan ketepatan melalui pemasangan automatik dan ujian elektrik 100%. Tersedia dalam versi pemasangan panel dan pemasangan kabel dengan pateri.
| Ciri | Faedah |
| Penilaian Semasa sehingga 30A | Mengendalikan beban kuasa tertinggi dalam siri M—sesuai untuk motor berat, pengecas EV dan pengagihan kuasa industri. |
| kalis air IP67 | Menahan habuk, rendaman sementara dan rendaman berpanjangan—boleh dipercayai untuk persekitaran luar dan pembersihan. |
| Hibrid 3+2, 3+5 ,3+9Pin Pilihan | Menggabungkan pin kuasa arus tinggi (sehingga 20A) dengan pin isyarat voltan rendah dalam satu penyambung—mengurangkan kiraan kabel dan ruang panel. |
| Mekanisme Penguncian Berulir | Pengawan tahan getaran—menghalang longgar daripada pergerakan jentera berat dan kitaran haba. |
| Kenalan Tembaga Bersalut Emas | Rintangan sentuhan rendah (≤3mΩ) dan perlindungan kakisan—mengekalkan prestasi dalam persekitaran lembap dan luar. |
| Penebat Termoplastik Suhu Tinggi | -40°C hingga +105°C operasi—meliputi keadaan suhu industri dan luar yang melampau. |
| Perumahan Semua-Plastik | Bahan termoplastik suhu tinggi-Sesuai untuk persekitaran yang keras |
| Pelbagai Pilihan Penamatan | Pateri, celup-solde—menyesuaikan diri dengan kaedah pemasangan yang berbeza. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Penilaian Voltan | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Penilaian Semasa | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Bahagian Kawat | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
Suhu Operasi:-40°C ~ +105°C
Penilaian Perlindungan:IP65 / IP67 / IP68 (keadaan berpasangan)
Bahan Perumahan:Termoplastik suhu tinggi
Bahan Hubungan:Loyang bersalut emas
Rintangan Sentuhan:≤3mΩ
Kitaran Perkawinan:≥500
Penilaian Kemudahbakaran:UL 94 V-0
Semua bahan mematuhi RoHS
| Aspek | Reunion M25 Series | Jenama M25 Eropah Premium | M25 Tanpa Jenama Kos Rendah |
| harga | Harga mesra volum | 3-4× lebih tinggi | Lebih murah dimuka |
| Penilaian Semasa | Sehingga 30A | Sehingga 25A biasa | Pemboleh ubah, sering dilebih-lebihkan |
| Pilihan Hibrid | 3+2, 3+5,3+9 – standard | Terhad | Tidak ditawarkan |
| Pengesahan IP67 | Diuji rendaman kelompok | Diuji kelompok | Tidak disahkan |
| 100% Ujian Elektrik | Setiap unit | Berasaskan sampel | Rambang atau tiada |
| Saduran Emas | standard | ≥0.2-0.4µm | Nipis atau tiada |
| Kebolehkesanan | ERP boleh dikesan daripada resin kepada penyambung siap | ya | tiada |
| Masa Utama | 12-15 hari | 4-8 minggu | Tidak dapat diramalkan |
| Penyesuaian MOQ | Rendah (100 keping) | Tinggi (500+) | Tidak ditawarkan |
| Sokongan Teknikal | Sambutan 24 jam daripada pasukan kejuruteraan 10 orang | Baik tetapi lebih perlahan | Terhad |
| Pensijilan ISO | 9001, 14001, 13485 | Biasanya 9001 | Biasanya tiada |
Kelebihan Reunion: Anda menerima pengedap IP67 yang didokumenkan, konfigurasi isyarat kuasa hibrid dan penilaian semasa sehingga 30A—semuanya pada harga yang menjimatkan kos, tanpa kos premium jenama Eropah.
| Pensijilan | Skop |
| ISO 9001:2015 | Pengurusan kualiti—reka bentuk, pengeluaran dan perkhidmatan selepas jualan. |
| ISO 14001:2015 | Pengurusan alam sekitar—pengurangan sisa yang disahkan dan amalan mampan. |
| ISO 13485:2016 | Pengurusan kualiti peranti perubatan—terpakai untuk M25 yang digunakan dalam peralatan diagnostik atau pemantauan. |
| UL Diiktiraf | Pensijilan keselamatan peringkat komponen untuk pasaran Amerika Utara. |
| RoHS | Sekatan bahan berbahaya—pematuhan dengan Arahan EU. |
| Pertimbangan | M20 | M25 |
| Arus Maksimum | 20A | 30A |
| Keteguhan Mekanikal | Standard | Lebih teguh—cengkerang lebih besar, dinding lebih tebal |
| Kapasiti Kabel | Sehingga 2.0mm² | Sehingga 4.0mm² |
| Ruang Panel | Lebih padat | Memerlukan potongan yang lebih besar |
| Pilihan Hibrid | Tidak | 3+2, 3+5,3+9 |
Pilih M25 apabila:
Anda memerlukan keteguhan mekanikal maksimum untuk aplikasi tugas berat.
Aplikasi anda melibatkan kabel yang lebih besar atau tekanan mekanikal yang lebih tinggi.
Anda memerlukan cangkerang terbesar untuk pengendalian mudah dengan tangan bersarung.
Ruang panel anda membenarkan potongan 25mm yang lebih besar.
Pilih M20 apabila ruang panel adalah terhad atau aplikasi tidak memerlukan keteguhan mekanikal tambahan.
Ya—siri M25 sangat sesuai untuk infrastruktur pengecasan EV, terutamanya untuk:
Stesen pengecasan AC.
Pengecas on-board (arus DC sederhana).
Antara muka sistem pengurusan bateri (kuasa + isyarat).
Penarafan semasa 30A M25, pengedap IP67, dan konfigurasi isyarat kuasa hibrid menjadikannya pilihan praktikal untuk banyak aplikasi pengecasan EV. Untuk pengecasan pantas DC (100A+), kami mengesyorkan penyambung industri yang lebih besar yang direka khusus untuk aplikasi DC arus tinggi.
Untuk mencapai dan mengekalkan pengedap IP67, Reunion mengesyorkan:
Daya kilas mengawan – Ketatkan dengan tangan nat gandingan sehingga gelang-O menyentuh permukaan panel, kemudian gunakan tork tambahan 1.2-1.5Nm menggunakan sepana tork. Jangan melebihi 1.8Nm.
Pemeriksaan cincin O – Gantikan cincin-O jika ubah bentuk, retak atau pengerasan kelihatan.
Jadual penggantian – Untuk aplikasi yang menuntut (pencucian harian, pendedahan luar), gantikan cincin-O setiap tahun. Untuk persekitaran industri standard, setiap 2-3 tahun.
Jejari lentur kabel– Kekalkan diameter kabel minimum 5× pada kemasukan penyambung.
Orientasi kabel– Untuk aplikasi luar/basuh, halakan saluran keluar kabel ke bawah untuk mengelakkan pengumpulan cecair berhampiran antara muka pengedap.
