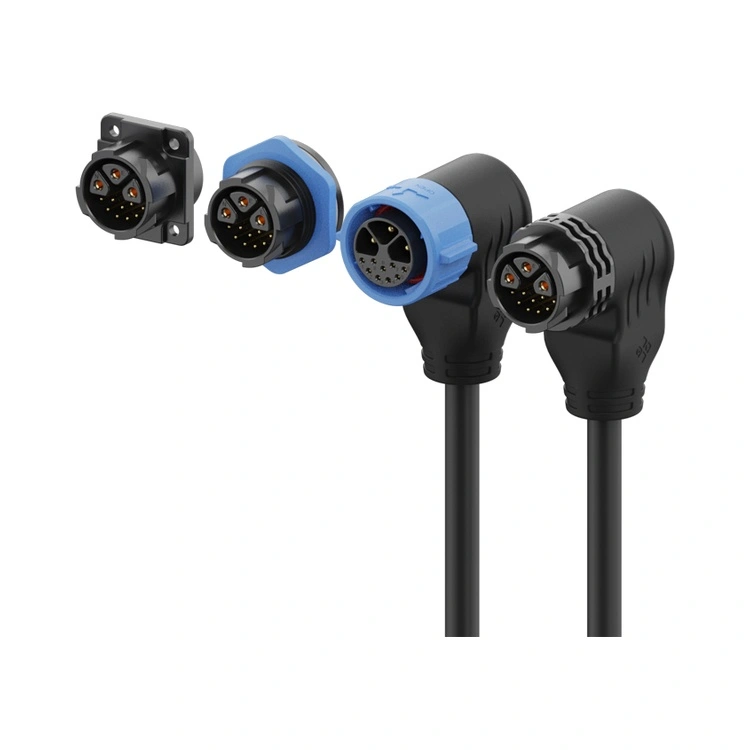

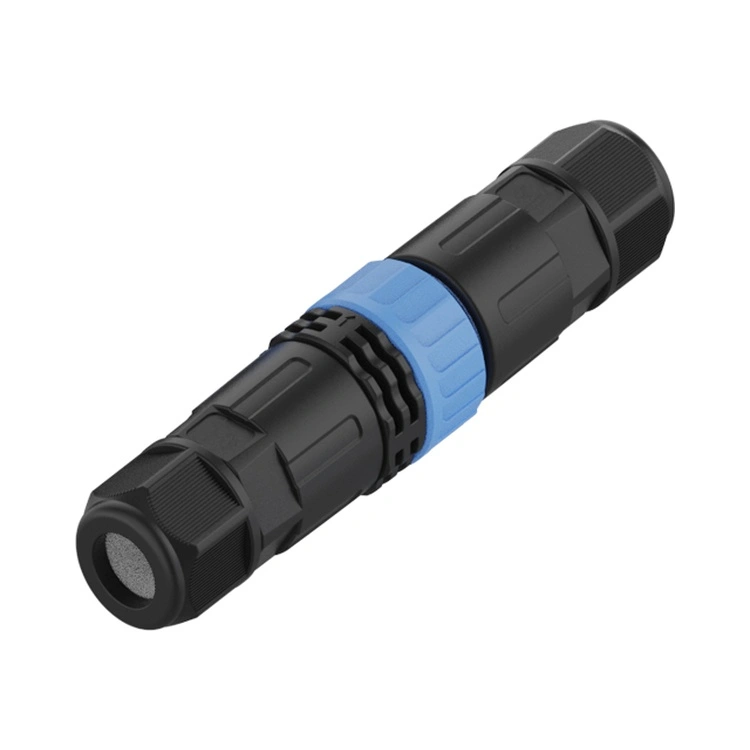

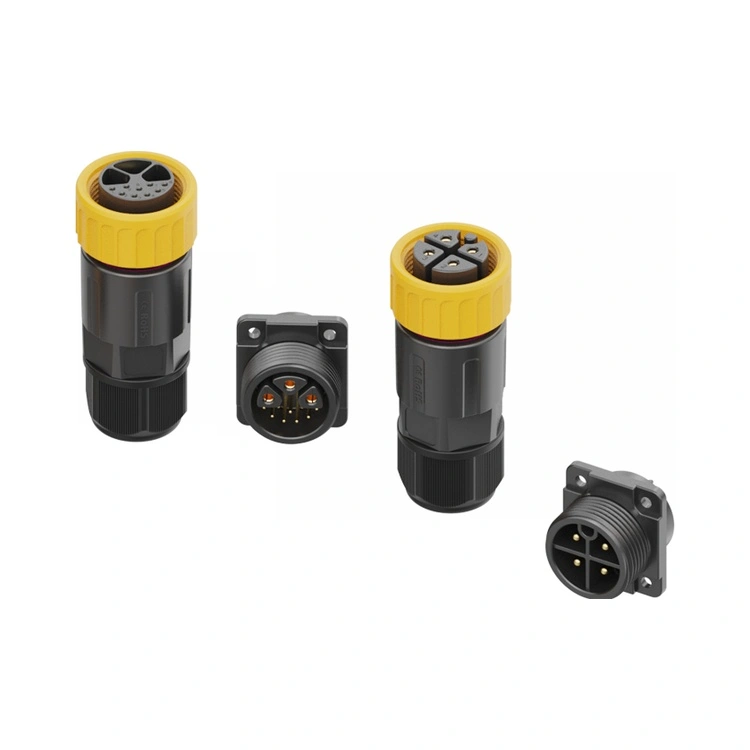

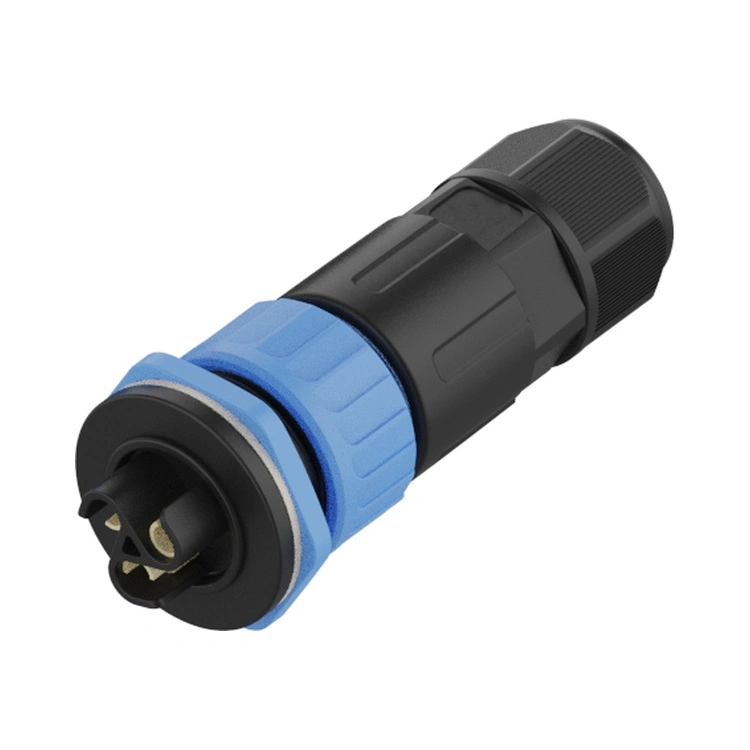

Penyambung Kalis Air Plastik Siri M25 ialah sambungan kalis kakisan arus tinggi utama Reunion, direka untuk aplikasi di mana penghantaran kuasa yang besar (sehingga 30A) mesti wujud bersama dengan keadaan persekitaran yang agresif. Penyambung bulat berulir ini menggabungkan antara muka 25mm lasak dengan kalis air Ip67/IP68 dan perumah termoplastik PA66 berkekuatan tinggi yang sememangnya kalis kakisan—tiada karat, tiada pengoksidaan dan tiada degradasi penyaduran.

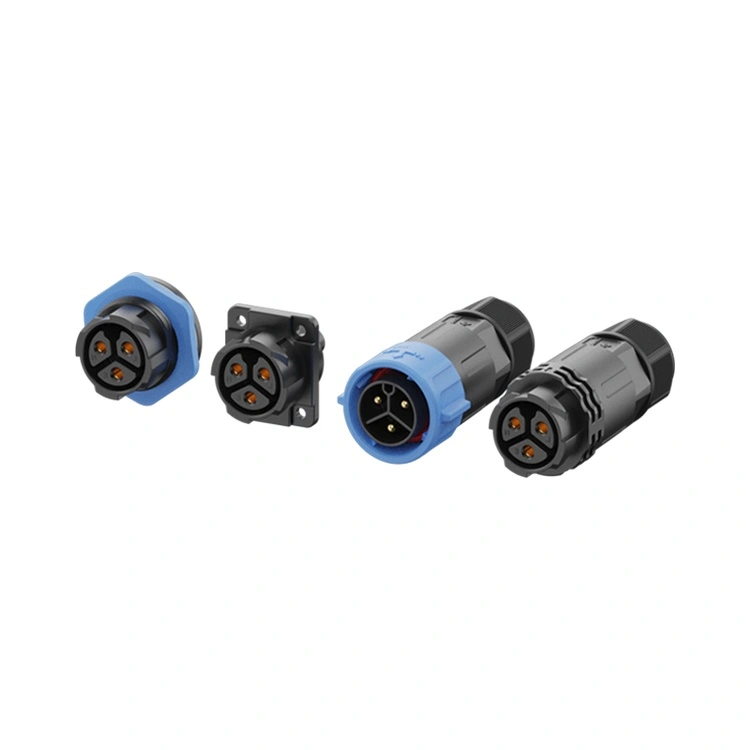

Tersedia dalam konfigurasi 2 hingga 12 pin, termasuk varian isyarat kuasa hibrid
, siri M25 menyokong kedua-dua penghantaran kuasa arus tinggi (sehingga 20A) dan isyarat kawalan voltan rendah dalam satu penyambung.
Mekanisme penguncian berulir untuk memastikan kebolehpercayaan mengawan yang konsisten sepanjang beratus-ratus kitaran, manakala sesentuh dimesin daripada loyang dengan penyaduran emas terpilih untuk mengekalkan rintangan sentuhan yang rendah. Reunion mengeluarkan siri plastik M25 melalui proses bersepadu menegak—daripada pengacuan suntikan ketepatan melalui pemasangan automatik dan ujian elektrik 100%.
| Ciri | Faedah |
| Perumahan PA66 Kalis Kakisan | Tiada karat, tiada pengoksidaan—direka bentuk untuk semburan garam, marin dan persekitaran yang terdedah kepada bahan kimia. |
| Sehingga 60% Pengurangan Berat | Lebih ringan daripada loyang yang setara—mengurangkan beban struktur pada peralatan dan pendakap pelekap. |
| Penilaian Semasa sehingga 30A | Mengendalikan beban kuasa tertinggi dalam siri M—sesuai untuk motor berat, pengecas EV dan pengagihan kuasa. |
| IP67/IP68 kalis air | Menahan rendaman berterusan—boleh dipercayai untuk pemasangan luar pesisir, pantai dan mudah banjir. |

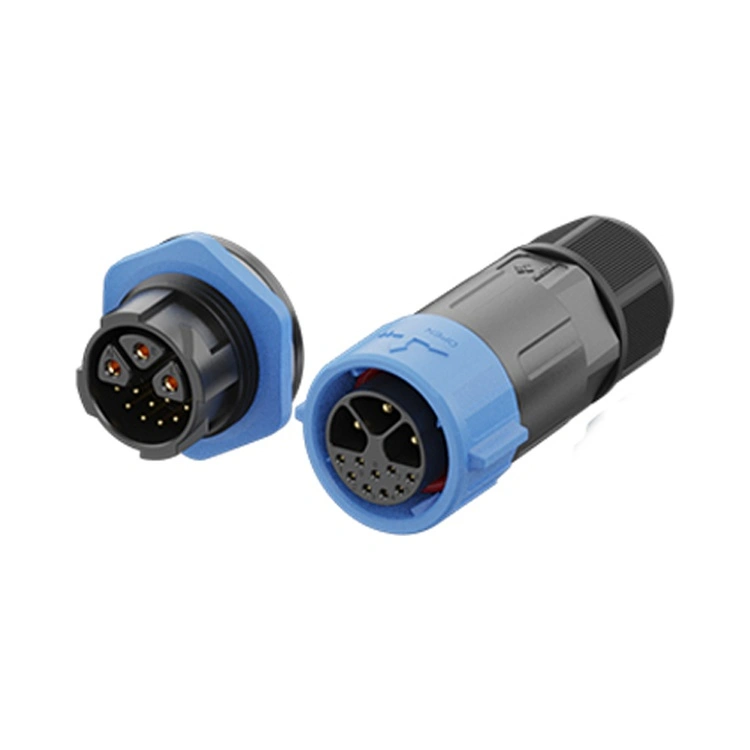

| Hibrid 3+2, 3+5 ,3+9 Konfigurasi | Menggabungkan 3 pin kuasa arus tinggi (sehingga 20A) dengan 2 atau 5 atau 9 pin isyarat—mengurangkan kiraan kabel dan ruang panel. |
| Kenalan Tembaga Bersalut Emas | Rintangan sentuhan rendah (≤3mΩ) dan perlindungan kakisan—mengekalkan prestasi dalam persekitaran lembap. |
| Penguncian Berulir | Pengawan tahan getaran—menghalang longgar daripada pergerakan jentera berat dan kitaran haba. |
| -40°C hingga +105°C Operasi | Julat suhu yang luas meliputi keadaan industri, marin dan luar yang melampau. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Penilaian Voltan | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Penilaian Semasa | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Bahagian Kawat | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
Suhu Operasi:-40°C ~ +105°C
Penilaian Perlindungan:IP65 / IP67 / IP68 (keadaan berpasangan)
Bahan Perumahan:PA66
Bahan Hubungan:Loyang bersalut emas
Rintangan Sentuhan:≤3mΩ
Kitaran Perkawinan:≥500
Berat:Kira-kira 60% lebih ringan daripada penyambung loyang setanding
Penilaian Kemudahbakaran:UL 94 V-0
Semua bahan mematuhi RoHS
| Aspek | Siri Plastik M25 Reunion | Penyambung M25 Logam | Jenama Penyambung Plastik Premium |
| Rintangan Kakisan | Cemerlang – PA66 | Bergantung pada penyaduran – risiko karat dalam semburan garam | Pembolehubah |
| Berat badan | Sehingga 60% lebih ringan | Berat – ketegangan melekap | Serupa dengan Reunion |
| harga | Harga mesra volum | 3-4× lebih tinggi | 2-3× lebih tinggi |
| Penilaian Semasa | Sehingga 30A | Sehingga 30A | Biasanya lebih rendah |
| Pilihan Hibrid | 3+2, 3+5 ,3+9pin | Terhad | Terhad |
| 100% Ujian Elektrik | Setiap unit | Berasaskan sampel | Berasaskan sampel |
| Kebolehkesanan | ERP boleh dikesan | ya | ya |
| Masa Utama | 15-17 hari | 4-8 minggu | 4-6 minggu |
| Penyesuaian MOQ | Rendah (100 keping) | Tinggi (500+) | Tinggi (500+) |
| Pensijilan ISO | 9001, 14001, 13485 | Biasanya 9001 | Biasanya 9001 |
| Pensijilan | Skop |
| ISO 9001:2015 | Pengurusan kualiti—reka bentuk, pengeluaran dan perkhidmatan selepas jualan. |
| ISO 14001:2015 | Pengurusan alam sekitar—pengurangan sisa yang disahkan dan amalan mampan. |
| ISO 13485:2016 | Pengurusan kualiti peranti perubatan—terpakai untuk M25 yang digunakan dalam peralatan diagnostik atau pemantauan. |
| UL Diiktiraf | Pensijilan keselamatan peringkat komponen untuk pasaran Amerika Utara. |
| RoHS | Sekatan bahan berbahaya—pematuhan dengan Arahan EU. |
Barisan pengeluaran penyambung plastik M25 Reunion beroperasi di bawah kawalan proses yang ketat. Kalis air IP67 disahkan pada setiap kumpulan pengeluaran melalui ujian rendaman sebenar (1m, 30 minit). Rekod ujian, sijil bahan dan laporan pemeriksaan disimpan untuk setiap kumpulan.
Penarafan semasa penyambung plastik M25 ditentukan oleh sistem sesentuh dan tolok wayar, bukan bahan perumah. Perumahan PA66 ialah termoplastik suhu tinggi dengan suhu pesongan haba melebihi 200°C—jauh melebihi julat operasi penyambung dari -40°C hingga +105°C. Sesentuh itu sendiri adalah loyang dengan penyaduran emas, dan penarafan semasa (sehingga 30A) disahkan melalui ujian kenaikan suhu mengikut IEC 60512. Dalam ujian kami, kenaikan suhu penyambung plastik M25 pada arus undian adalah dalam had yang sama seperti penyambung logam yang setara. Kekonduksian terma yang lebih rendah perumahan diimbangi oleh geometri penebat yang dioptimumkan dan reka bentuk sentuhan yang menghilangkan haba dengan berkesan melalui konduktor kabel dan antara muka panel.
Ya—penyambung plastik M25 sangat sesuai untuk aplikasi pengecasan EV, terutamanya:
Stesen pengecas AC dipasang di lokasi pantai atau kelembapan tinggi.
Pengecas on-board memerlukan sambungan kalis kakisan.
Antara muka pengurusan bateri menggabungkan kuasa dan isyarat.
Ciri-ciri kalis kakisan perumahan PA66 amat berharga untuk pengecas EV yang dipasang di kawasan pantai (semburan garam), persekitaran bandar (garam jalan pada musim sejuk), atau zon perindustrian (pendedahan kimia). Pengedap IP68 melindungi daripada hujan dan pencucian. Untuk pengecasan pantas DC (100A+), kami mengesyorkan penyambung industri yang lebih besar yang direka khusus untuk aplikasi DC arus tinggi.
