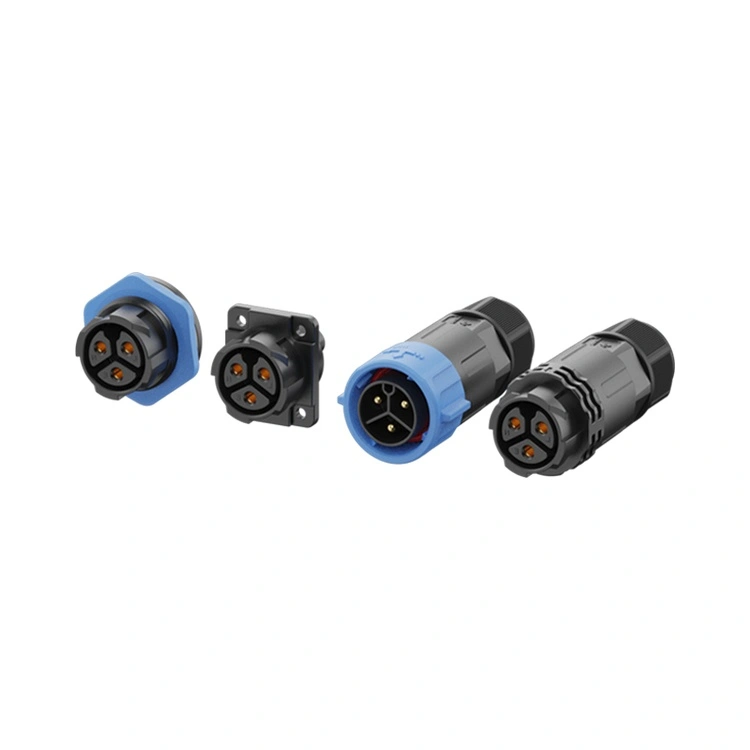

Penyambung lampu LED siri Reunion M25 dibina khas untuk lekapan melebihi 1,000W di mana kitaran haba (ΔT sehingga 145°C) dan kejutan mekanikal lazimnya merendahkan penyelesaian M20 standard. Tidak seperti salinan generik, siri ini menundukkan setiap kumpulan pengeluaran kepada:
1) 100% hipot dan ujian rintangan sentuhan
2)Ujian kalis air IP67 – kedalaman 1m, 30 minit, didokumenkan dengan rekod video
3) Pengesahan kejutan terma – 500 kitaran dari -40°C hingga +105°C tanpa kelonggaran meterai
Protokol ujian ini secara langsung menangani mod kegagalan #1 dalam sistem LED luaran: kakisan bergelora gerakan mikro yang disebabkan oleh hayunan kabel akibat angin. Mekanisme penguncian berulir (torsi yang disyorkan 1.2–1.5Nm) mengekalkan tekanan antara muka melebihi 80N, memastikan sentuhan yang stabil walaupun dipasang pada tiang stadium setinggi 50m.
| Kriteria Pemilihan | Penyambung Lampu LED Siri M25 Reunion | Siri M20 (Kapasiti Rendah) | M25 Tidak Berjenama Serupa |
| Arus berterusan maksimum | 30A (setiap pin kuasa) | 30A (tetapi menurun kepada 22A pada 85°C) | Tuntut 30A, tetapi gagal pada 25A (tiada laporan imej terma) |
| Pilihan pin hibrid | 3+2 / 3+5 /3+9 pin | 2+2 sahaja (MOQ tersuai 500+) | Tiada - cengkerang kuasa sahaja |
| kalis air IP67 | Setiap kelompok – diuji rendam, foto dikekalkan | Berasaskan sampel (1 setiap 1,000) | Tidak didokumenkan |
| Penginapan kabel OD | 6–12mm (kurling mesra sarung tangan) | 4–8mm | 5–10mm (pelepasan ketegangan yang lemah) |
| Masa utama (1,000 pcs) | 15–20 hari | 4–6 minggu | Tidak dapat diramalkan (sering dropship) |
| Kebolehkesanan | Kod kelompok ERP → sijil bahan mentah | Peringkat kelompok | tiada |
Pengesyoran: Nyatakan penyambung lampu LED siri Reunion M25 untuk mana-mana projek dengan kos ROI > 3 tahun dan masa henti yang tidak dirancang melebihi $2,000/jam (mis., apron lapangan terbang, pencahayaan jalan keluar terowong).
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Penilaian Voltan | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Penilaian Semasa | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Bahagian Kawat | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
5 pin isyarat dalam konfigurasi 3+5 dilindungi secara bebas dengan pic 2.54mm, memberikan >40dB pengecilan crosstalk pada 250kHz – kritikal untuk komunikasi dwiarah DMX512 RDM. Untuk aplikasi DALI-2, varian 3+2 pin (2 wayar isyarat) menyokong mengalamatkan sehingga 64 lekapan setiap gelung sambil mengekalkan rel kuasa 30A. Panduan pendawaian praktikal untuk penentu:
3+5 pin: Pin 1–3 = L1/L2/L3 (3 fasa, 20A setiap satu); Pin 4–5 = DALI +/-; Pin 6–7 = DMX data+ / data- ; Pin 8 = DMX biasa (rujukan perisai).
3+2 pin: Pin 1–3 = L/N/PE (fasa tunggal 30A atau 3 fasa 20A); Pin 4–5 = pemalapan 0-10V atau DALI.
Seni bina hibrid ini mengurangkan kerja lapangan dengan menghapuskan 40% sambungan blok terminal
A: Penebat termoplastik suhu tinggi (UL 94 V-0) mengekalkan kekuatan hentaman >6 kJ/m² pada -40°C (diuji mengikut ISO 179). Cincin O silikon mengekalkan set mampatan <20% selepas 500 kitaran permulaan sejuk.
Untuk projek terkawal DALI standard, kami mengesyorkan konfigurasi 3+2:
3 pin kuasa (20A setiap satu) untuk input pemacu LED.
2 pin isyarat (10A setiap satu) untuk data DALI .
Ini memberikan kuasa yang mencukupi untuk luminair watt tinggi dan menyokong komunikasi DALI sepanjang larian sehingga 300 meter. Untuk kawalan warna berbilang saluran atau maklum balas penderia bersepadu, pilih varian 3+5 atau 3+9 . Semua konfigurasi mengekalkan integriti isyarat untuk protokol DALI, DMX, 0-10V dan RS-485.
