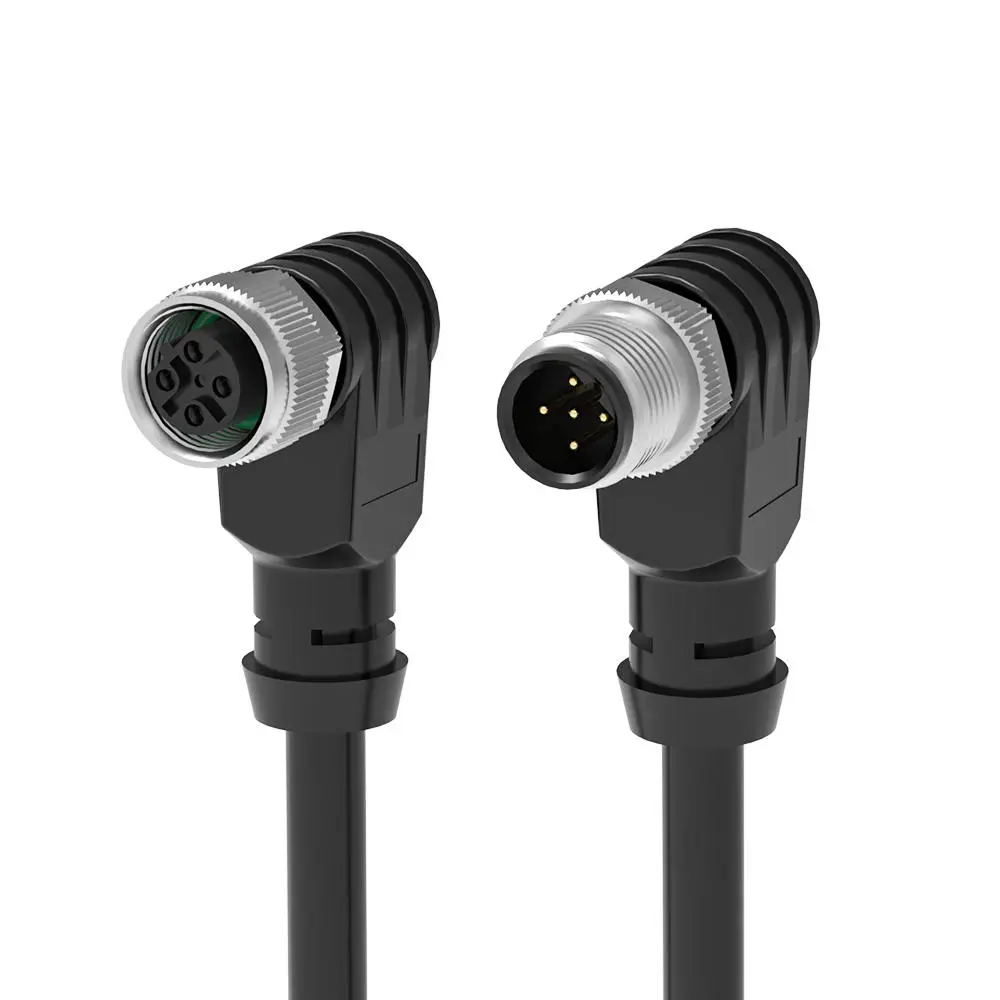

Penyambung Kalis Air Siri M12 ialah sambungan perindustrian utama Reunion, direka untuk memenuhi rangkaian aplikasi automasi yang paling luas — daripada penderia diskret kepada rangkaian bas medan berkelajuan tinggi. Diperakui kepadaDIN EN 61076-2-101/109/111, penyambung bulat berulir ini menyampaikanberkadar IP67pengedap terhadap habuk dan rendaman sementara, menjadikannya sesuai untuk persekitaran pencucian, pemasangan luar dan mesin dengan pendedahan bahan pendingin. Pembinaan semua logam penyambung memberikan ketahanan mekanikal dan perisai EMI, manakala mekanisme penguncian berulir memastikan pengawan tahan getaran — penting untuk peralatan dengan komponen bergerak.
Tersedia dalam konfigurasi 2 hingga 17-pin merentas berbilang pilihan pengekodan(A, B, C, D, X, S, L, K, T, Y, M), siri M12 menyokong hampir setiap protokol industri: isyarat sensor diskret, output analog (4-20mA, 0-10V), rangkaian bas medan (PROFIBUS, DeviceNet, CANopen) dan Ethernet berkelajuan tinggi (PROFINET, EtherNet/IP). Kenalan dimesin daripada loyang dengan penyaduran emas terpilih, mengekalkan rintangan sentuhan di bawah3mΩmerentasi ratusan kitaran mengawan. Reunion mengeluarkan siri M12 melalui proses bersepadu menegak — daripada pemesinan ketepatan dan pengacuan suntikan melalui pemasangan automatik dan ujian elektrik 100%. Tersedia dalam versi tidak terlindung dan terlindung 360°, dengan penyambung lekap panel ditawarkan dalam penamat pateri, pateri celup, kelim atau plumbum terbang, siri M12 menyesuaikan diri dengan reka bentuk peralatan yang pelbagai. Untuk jurutera yang mereka bentuk automasi kilang, kawalan proses atau sistem pengangkutan, penyambung ini menyediakan penyelesaian interkoneksi yang boleh dipercayai, standard dan kos efektif untuk persekitaran industri yang paling mencabar.
| Ciri | Faedah |
| Berbilang Pilihan Pengekodan (A/B/C/D/X/S/L/K/T/Y/M) | Menghalang salah padanan dalam pemasangan protokol bercampur — kod berbeza untuk penderia, kuasa, bas medan dan Ethernet. |
| 2 hingga 17-Pin Konfigurasi | Menyokong segala-galanya daripada penderia jarak mudah kepada peranti berbilang isyarat yang kompleks dan sambungan bas medan. |
| Pengedap Alam Sekitar IP67 | Kedap habuk dan dilindungi daripada rendaman sementara — boleh dipercayai dalam persekitaran pencucian, luaran dan kelembapan tinggi. |
| Mekanisme Penguncian Berulir | Pengawan tahan getaran menghalang gangguan isyarat daripada pergerakan jentera — kritikal untuk pengeluaran berterusan. |
| Kenalan Bersalut Emas | Rintangan sentuhan rendah (≤3mΩ) dan perlindungan kakisan — penting untuk isyarat digital analog dan berkelajuan tinggi tahap rendah. |
| Pilihan Terlindung dan Tidak Terlindung | Perisai 360° untuk aplikasi sensitif EMI (analog, Ethernet, bas medan); tidak dilindungi untuk isyarat diskret standard. |
| DIN EN 61076‑2‑101/109/111 Mematuhi | Kebolehtukaran penuh dengan peranti dan kabel yang mematuhi M12 daripada semua pengeluar utama. |
| Pilihan Kabel PUR | Jaket kalis minyak dan tahan kimia tahan terdedah kepada bahan penyejuk, cecair pemotong dan bahan kimia pencuci. |
| Parameter | berkod A | berkod B | berkod C | berkod D | berkod X | berkod S/L |
| Permohonan Utama | Penderia, penggerak | PROFIBUS, DeviceNet | Kuasa AC | Ethernet (100 Mbps) | Ethernet (Gigabit) | Kuasa AC, servo AC |
| Kiraan Pin | 2-17 | 4-5 | 3-6 | 4 | 8 | 2-4 |
| Penilaian Semasa | 1.5-4A | 4A | 1.5-4A | 4A | 0.5A | 12-16A |
| Penilaian Voltan | 30-250V | 250V | 60-250V | 250V | 50V | 250-630V |
| Kitaran Perkawinan | ≥100 kali | |||||
| Julat Suhu | -25°C ~ +85°C | |||||
| Penilaian Perlindungan | IP67 (dikawinkan) | |||||
| Rintangan Kabus Garam | 48 jam | |||||
| Perisai | Tidak terlindung atau terlindung 360° (kod D, terlindung kod X sebagai standard) | |||||
Semua bahan mematuhi RoHS. Setiap penyambung M12 menjalani ujian elektrik 100% (kesinambungan, rintangan penebat, tahan dielektrik) sebelum penghantaran. Pengedap IP67 disahkan berdasarkan sampel setiap kelompok menggunakan ujian rendaman sebenar.
Penyambung Kalis Air Siri M12 digunakan merentasi hampir setiap sektor perindustrian, berfungsi sebagai sambungan standard untuk penderia, rangkaian bas medan dan pengagihan kuasa.
- Rangkaian Sensor— Penderia kehampiran, fotoelektrik, induktif dan suhu (A-kod).
- Fieldbus & Ethernet Industri— PROFIBUS (B-code), DeviceNet, CANopen, PROFINET (D-code), EtherNet/IP (X-code).
- Pengagihan Kuasa— Kuasa AC dan DC untuk motor, penggerak dan pencahayaan (kod C, kod S/L).
- Robotik— Sambungan pemacu servo, perkakas hujung lengan dan sistem keselamatan.
- Pembuatan Automotif— Penderia kedai cat, pemantauan talian pemasangan dan pengawal sel kimpal.
- Pemprosesan Makanan & Minuman— Penderia dan penggerak kalis pencucian pada barisan pembotolan dan pembungkusan.
- Tenaga Boleh Diperbaharui— Sistem pengesan suria, penderia turbin angin, dan pemantauan storan bateri.
- Pengangkutan— Kereta api kereta api, peralatan isyarat, dan pemantauan infrastruktur.
Pengilang Jerman sedang menaik taraf talian pemasangan kedai badan mereka kepada komunikasi PROFINET, memerlukan penyambung M12 berkod D untuk tulang belakang rangkaian dan penyambung berkod A untuk rangkaian sensor. Reunion membekalkan penyambung M12 berkod D dengan konfigurasi terlindung 4 pin dan penyambung berkod A dengan konfigurasi tidak terlindung 8 pin.Lebih 4000 penyambung telah dipasangmerentasi 12 stesen pemasangan. Selepas 24 bulan beroperasi, pelanggan melaporkanmasa operasi rangkaian 99.99%, dengan kegagalan komunikasi berkaitan penyambung sifar. Pasukan penyelenggaraan menyatakan bahawa perisai teguh penyambung berkod D melindungi komunikasi PROFINET secara berkesan daripada bunyi kimpalan dan VFD.
| Aspek | Reunion M12 Series | Jenama M12 Eropah Premium | M12 Tidak Berjenama Kos Rendah |
| harga | Harga mesra volum | 3‑4× lebih tinggi | Lebih murah dimuka |
| Saduran Emas | Standard | ≥0.2‑0.4µm | Nipis atau tiada |
| Pengesahan IP67 | Perendaman kelompok diuji | Diuji kelompok | Tidak disahkan |
| 100% Ujian Elektrik | Setiap unit | berasaskan sampel | Rambang atau tiada |
| Pilihan Pengekodan | A/B/C/D/X/S/L/K/T/Y/M — semua standard | Selalunya A, B, C, D sahaja | Kod terhad |
| Konfigurasi Pin | 2‑17 — menyeluruh | 4-12 biasa | Boleh ubah, selalunya tidak lengkap |
| Perhimpunan Kabel | Pilihan PUR/PVC dikawal dalaman | Selalunya disumber luar | Manual, tidak konsisten |
| Kebolehkesanan | ERP boleh dikesan daripada resin kepada penyambung siap | ya | tiada |
| Masa Utama | 12‑15 hari | 4-8 minggu | Tidak dapat diramalkan |
| Penyesuaian MOQ | Rendah (100 keping untuk pemasangan tersuai) | Tinggi (500+) | Tidak ditawarkan |
| Sokongan Teknikal | Sambutan 24 jam daripada pasukan kejuruteraan 10 orang | Baik tetapi lebih perlahan | Terhad |
| Pensijilan ISO | 9001, 14001, 13485 | Biasanya 9001 | Biasanya tiada |
| Pensijilan | Skop |
| ISO 9001:2015 | Pengurusan kualiti — reka bentuk, pengeluaran dan perkhidmatan selepas jualan. |
| ISO 14001:2015 | Pengurusan alam sekitar — pengurangan sisa yang disahkan dan amalan mampan. |
| ISO 13485:2016 | Pengurusan kualiti peranti perubatan — terpakai untuk M12 yang digunakan dalam peralatan diagnostik atau pemantauan. |
| RoHS | Sekatan bahan berbahaya — pematuhan dengan Arahan EU. |
Barisan pengeluaran M12 Reunion beroperasi di bawah kawalan proses statistik (SPC). Pengedap IP67 disahkan pada setiap kumpulan pengeluaran melalui ujian rendaman sebenar (1m, 30 minit). Rekod ujian, sijil bahan dan laporan pemeriksaan disimpan untuk setiap kelompok, menyokong audit kualiti dan keperluan dokumentasi pelanggan anda.
Pengekodan M12 menghalang salah padanan penyambung yang digunakan untuk jenis isyarat dan tahap kuasa yang berbeza. Berikut ialah panduan praktikal:
| Kod | Permohonan Utama | Kiraan Pin Biasa | Ciri Utama |
| A-kod | Penderia, penggerak, IO-Link, kuasa DC | 2-17 | Paling biasa, tujuan umum |
| B-kod | PROFIBUS, DeviceNet, CANopen | 4-5 | Komunikasi bas medan |
| Kod C | Kuasa AC (perindustrian) | 3-6 | Voltan/kuasa yang lebih tinggi |
| D-kod | Ethernet Industri (100 Mbps) | 4 | PROFINET, EtherNet/IP |
| kod X | Gigabit Ethernet | 8 | CAT6a, berkeupayaan 10 Gbps |
| S-kod | Kuasa AC (motor servo, arus tinggi) | 2-4 | Kedudukan semasa 12A+ |
| L-kod | Kuasa DC (arus tinggi) | 4 | Kedudukan semasa 16A |
| T-kod | DeviceNet (alternatif) | 4 | Kurang biasa |
| Kod K/Y/M | Aplikasi khusus | pelbagai | Rujuk pengilang |
Pilih kod yang sepadan dengan antara muka dan protokol pemadanan peranti anda. Jika anda tidak pasti, hantarkan kepada kami nombor bahagian peranti atau spesifikasi penyambung anda — Pasukan kejuruteraan Reunion boleh mengenal pasti pilihan pengekodan yang betul.
Ya — penyambung M12 berkod X direka khusus untuk aplikasi Gigabit Ethernet (10/100/1000 Mbps), menyediakan padanan perisai dan impedans yang diperlukan untuk penghantaran data berkelajuan tinggi. Ciri penyambung X-code M12 Reunion:
- Konfigurasi 8-pin(4 pasang untuk isyarat pembezaan)
- pelindung 360°untuk perlindungan EMI
- mematuhi CAT6aprestasi (sehingga 10 Gbps melebihi 30m)
- pengedap IP67untuk persekitaran pencucian
Kami telah membekalkan penyambung M12 kod X untuk sistem penglihatan industri, kawalan robotik dan peralatan pemeriksaan berkelajuan tinggi.
Untuk mencapai dan mengekalkan pengedap IP67, Reunion mengesyorkan:
- Daya kilas mengawan— Ketatkan dengan tangan nat gandingan sehingga gelang-O menyentuh permukaan panel, kemudian gunakan tork tambahan0.5-0.7Nmuntuk penyambung berkod A/B/C/D dan0.8-1.0Nmuntuk penyambung kuasa tinggi berkod S/L. Jangan melebihi tork maksimum yang disyorkan.
- Pemeriksaan cincin O— Gantikan gelang-O jika ubah bentuk, keretakan atau pengerasan kelihatan. O-ring boleh didapati sebagai bahagian servis.
- Jadual penggantian cincin O— Untuk aplikasi pencucian yang menuntut, gantikan cincin-O setiap tahun. Untuk persekitaran standard, setiap 2-3 tahun adalah mencukupi.
- Jejari lentur kabel— Kekalkan jejari selekoh minimum sebanyak5× diameter kabelpada entri penyambung.
- Pembersihan— Untuk aplikasi pencucian, bersihkan bahagian luar penyambung dengan detergen lembut. Elakkan mesin basuh tekanan yang diarahkan pada antara muka mengawan.
