Penyambung Kalis Air Siri M16 ialah sambung perindustrian jarak pertengahan Reunion, direka untuk merapatkan jurang antara penyambung M12 padat dan penyambung kuasa M20/M25 yang lebih besar. Diperakui kepada piawaian pengedap IP67/IP68, penyambung bulat berulir ini menggabungkan antara muka 16mm yang teguh dengan perlindungan alam sekitar yang sesuai untuk persekitaran pencucian, pemasangan luar dan peralatan industri dengan keperluan kuasa sederhana.

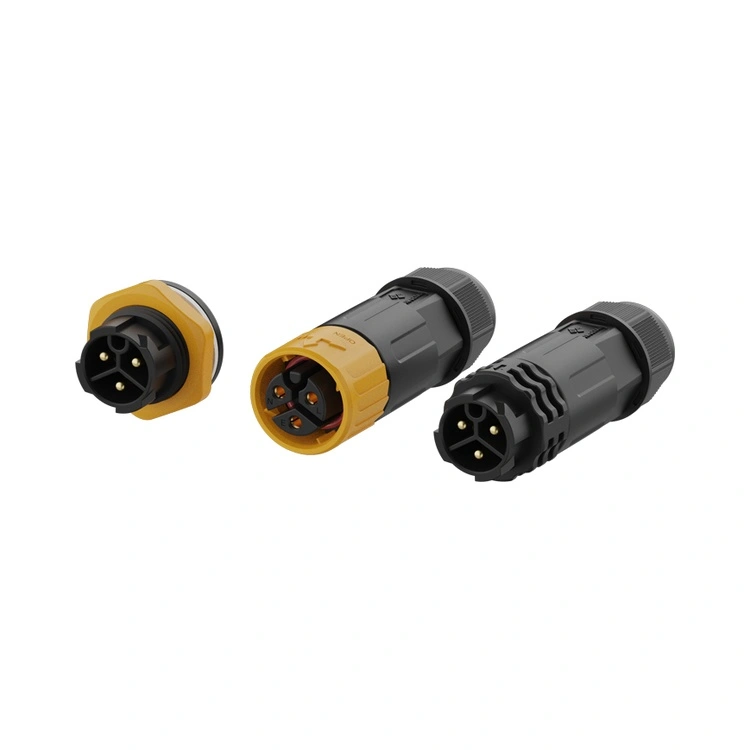

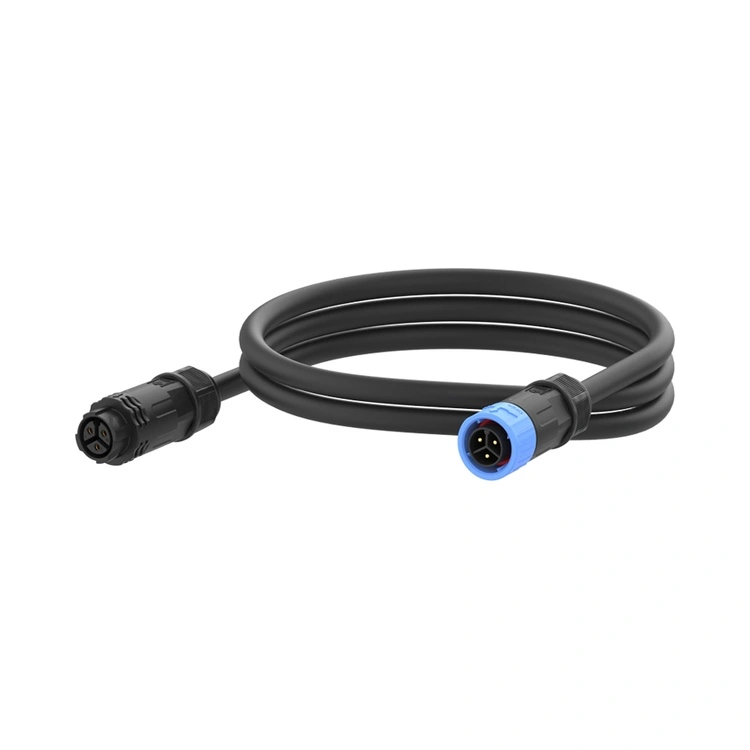

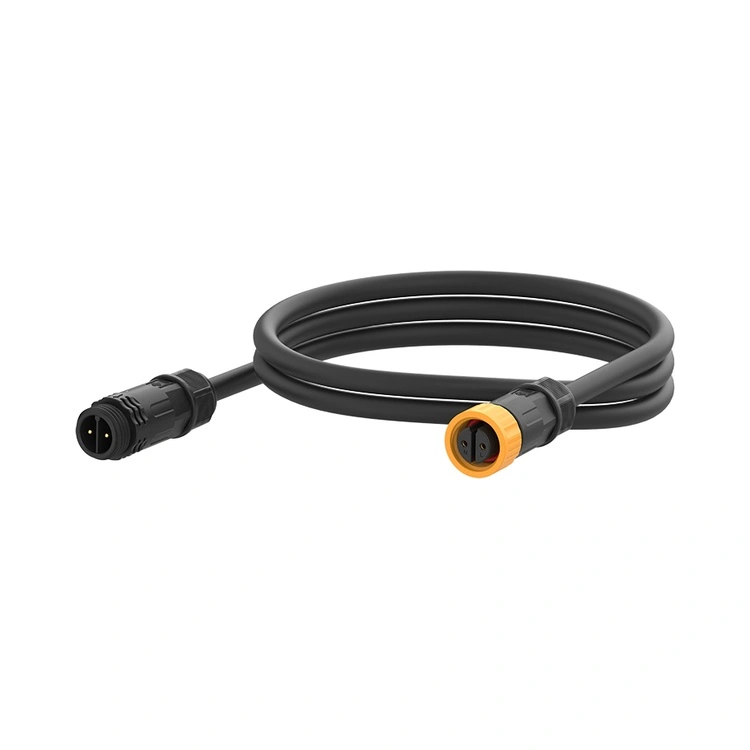

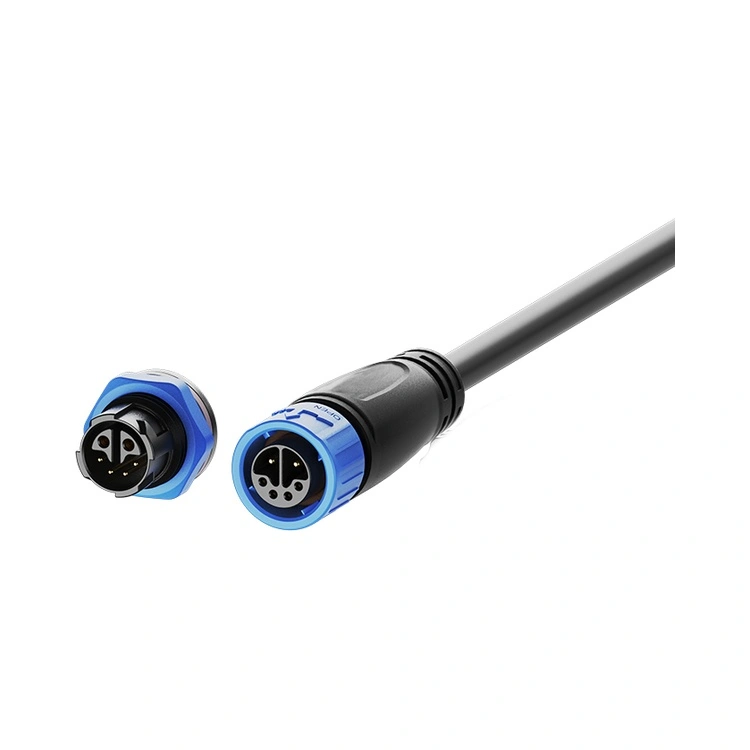

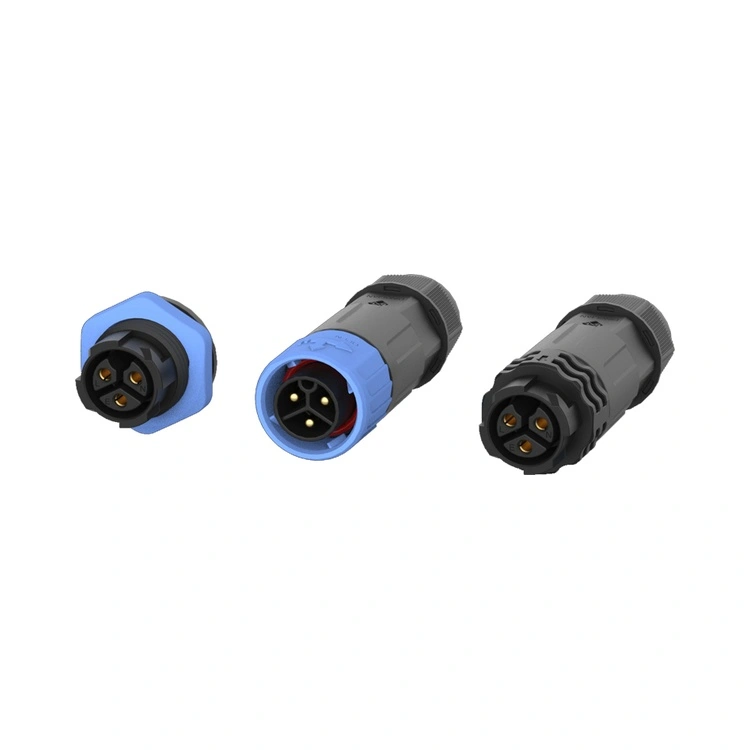

Kenalan dimesin daripada loyang dengan penyaduran emas terpilih, mengekalkan rintangan sentuhan rendah dan sable sepanjang beratus-ratus kitaran mengawan. Reunion mengeluarkan siri M16 melalui proses bersepadu menegak—daripada pemesinan ketepatan melalui pemasangan automatik dan ujian elektrik 100%. Tersedia dalam versi pemasangan panel dan pemasangan kabel, dengan penamatan pateri atau PCB, siri M16 menyesuaikan diri dengan reka bentuk peralatan yang pelbagai. Bagi jurutera yang memerlukan penyambung yang menawarkan lebih banyak kapasiti semasa daripada M12 tetapi dalam faktor bentuk yang masih padat, penyambung ini menyediakan penyelesaian intersambung yang boleh dipercayai dan dimeterai.
| Ciri | Faedah |
| IP67/IP68 Pengedap Alam Sekitar | Menahan habuk, rendaman sementara dan rendaman lanjutan—boleh dipercayai untuk pemasangan cucian, luar dan marin. |
| 2 hingga 8-Pin Konfigurasi | Menyokong sambungan kuasa mudah, pelbagai isyarat dan aplikasi isyarat kuasa hibrid. |
| Pilihan Pin 2+4 Hibrid | Menggabungkan kuasa (2 pin, 10A) dan isyarat (4 pin, 3A) dalam satu penyambung—mengurangkan kiraan kabel dan ruang panel. |
| Penilaian Semasa sehingga 15A | Mengendalikan beban kuasa sederhana—sesuai untuk motor, penggerak dan pencahayaan LED. |
| Mekanisme Penguncian Berulir | Pengawan tahan getaran—menghalang longgar daripada pergerakan jentera dan kitaran haba. |
| Kenalan Tembaga Bersalut Emas | Rintangan sentuhan rendah (≤3mΩ) dan perlindungan kakisan—mengekalkan prestasi dalam persekitaran lembap. |
| Perumahan PA66 Suhu Tinggi | -40°C hingga +105°C operasi—meliputi keterlaluan suhu industri dan luar. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2+4-pin |
| Penilaian Voltan | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Penilaian Semasa | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Bahagian Kawat | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
Suhu Operasi: -40°C ~ +105°C
Penilaian Perlindungan:IP67 / IP68 (dikawinkan)
Bahan Perumahan: Termoplastik suhu tinggi
Bahan Sentuhan: Aloi kuprum bersalut emas
Rintangan Sentuhan: ≤3mΩ
Kitaran Mengawan: ≥500
Penilaian Kemudahbakaran: UL 94 V-0
Semua bahan mematuhi RoHS
| Aspek | Reunion M16 Series | Jenama M16 Eropah Premium | M16 Tanpa Jenama Kos Rendah |
| harga | Harga mesra volum | 3-4× lebih tinggi | Lebih murah dimuka |
| Penilaian Pengedap | IP67/IP68 – standard | IP67 tipikal | Tuntutan yang tidak disahkan |
| Penilaian Semasa | Sehingga 15A | Sehingga 15A biasa | Pembolehubah |
| Pilihan Pin | 2~8pin ditambah hibrid 2+4pin | Julat terhad | Pemilihan tidak lengkap |
| 100% Ujian Elektrik | Setiap unit | Berasaskan sampel | Rambang atau tiada |
| Kebolehkesanan | ERP boleh dikesan daripada resin kepada penyambung siap | ya | tiada |
| Masa Utama | 10-17 hari | 4-8 minggu | Tidak dapat diramalkan |
| Penyesuaian MOQ | Rendah (100 keping) | Tinggi (500+) | Tidak ditawarkan |
| Sokongan Teknikal | Sambutan 24 jam daripada pasukan kejuruteraan 10 orang | Baik tetapi lebih perlahan | Terhad |
| Pensijilan ISO | 9001, 14001, 13485 | Biasanya 9001 | Biasanya tiada |
| Pensijilan | Skop |
| ISO 9001:2015 | Pengurusan kualiti—reka bentuk, pengeluaran dan perkhidmatan selepas jualan. |
| ISO 14001:2015 | Pengurusan alam sekitar—pengurangan sisa yang disahkan dan amalan mampan. |
| ISO 13485:2016 | Pengurusan kualiti peranti perubatan—terpakai untuk M16 yang digunakan dalam peralatan diagnostik atau pemantauan. |
| UL Diiktiraf | Pensijilan keselamatan peringkat komponen untuk pasaran Amerika Utara. |
| RoHS | Sekatan bahan berbahaya—pematuhan dengan Arahan EU. |
Barisan pengeluaran M16 Reunion beroperasi di bawah kawalan proses yang ketat. Pengedap IP67/IP68 disahkan pada setiap kumpulan pengeluaran melalui ujian rendaman sebenar. Rekod ujian, sijil bahan dan laporan pemeriksaan disimpan untuk setiap kelompok, menyokong audit kualiti dan keperluan dokumentasi pelanggan anda.
Konfigurasi hibrid 2+4 menggabungkan dua kenalan kuasa (bernilai 10A, 250V) dan empat kenalan isyarat (bernilai 3A, 50V) dalam perumah penyambung tunggal. Reka bentuk ini menawarkan kelebihan yang ketara:
Mengurangkan kiraan kabel – Daripada menjalankan kabel kuasa dan isyarat yang berasingan, satu kabel membawa kedua-duanya.
Menjimatkan ruang panel – Satu keratan panel menggantikan dua.
Memudahkan pemasangan – Satu penyambung untuk digandingkan dan bukannya dua.
Aplikasi biasa termasuk pemacu motor (kuasa + maklum balas pengekod), luminair LED (kuasa + kawalan DALI), dan penderia industri yang memerlukan kedua-dua kuasa dan data. Jika peranti anda memerlukan >4A untuk kuasa dan juga membawa isyarat voltan rendah, hibrid 2+4 selalunya merupakan penyelesaian yang paling cekap.
Kedua-dua penilaian tersedia pada reka bentuk penyambung yang sama, tetapi perbezaan praktikalnya ialah:
IP67 – Dilindungi daripada rendaman sementara (1m selama 30 minit). Sesuai untuk kebanyakan aplikasi luaran dan pencucian.
IP68 – Dilindungi daripada rendaman berterusan (kedalaman dan tempoh yang ditentukan oleh pelanggan). Sesuai untuk pemasangan marin, penderia tenggelam dan mudah banjir.
M16 standard Reunion adalah bertaraf IP67. Untuk IP68, kami menggunakan bahan O-ring yang dipertingkatkan dan overmolding pilihan. Nyatakan jangkaan kedalaman dan tempoh rendaman anda (mis., "IP68, 2m selama 24 jam") dan pasukan kejuruteraan kami akan mengesahkan kesesuaian.
Untuk mencapai dan mengekalkan pengedap IP67, Reunion mengesyorkan:
Daya kilas mengawan – Ketatkan nat gandingan dengan tangan sehingga gelang-O menyentuh permukaan panel, kemudian gunakan tork tambahan 0.6-0.8Nm menggunakan sepana tork. Jangan melebihi 1.0Nm.
Pemeriksaan O-ring – Gantikan O-ring jika ubah bentuk, keretakan atau pengerasan kelihatan.
Jadual penggantian – Setiap tahun untuk aplikasi pencucian harian; setiap 2-3 tahun untuk persekitaran industri standard.
Jejari lentur kabel – Kekalkan diameter kabel minimum 5× pada kemasukan penyambung.
Orientasi – Untuk aplikasi luar/washdown, arahkan keluar kabel ke bawah.
