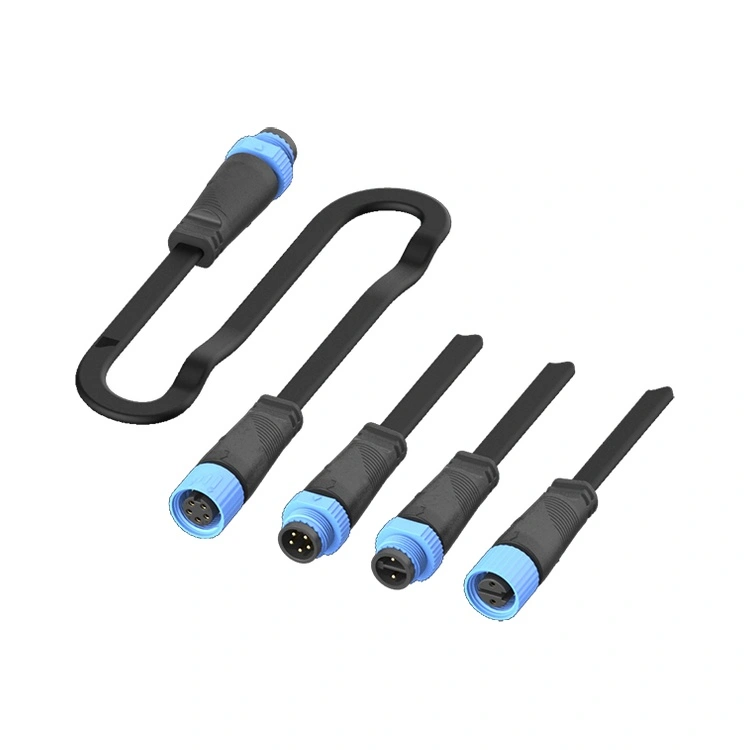

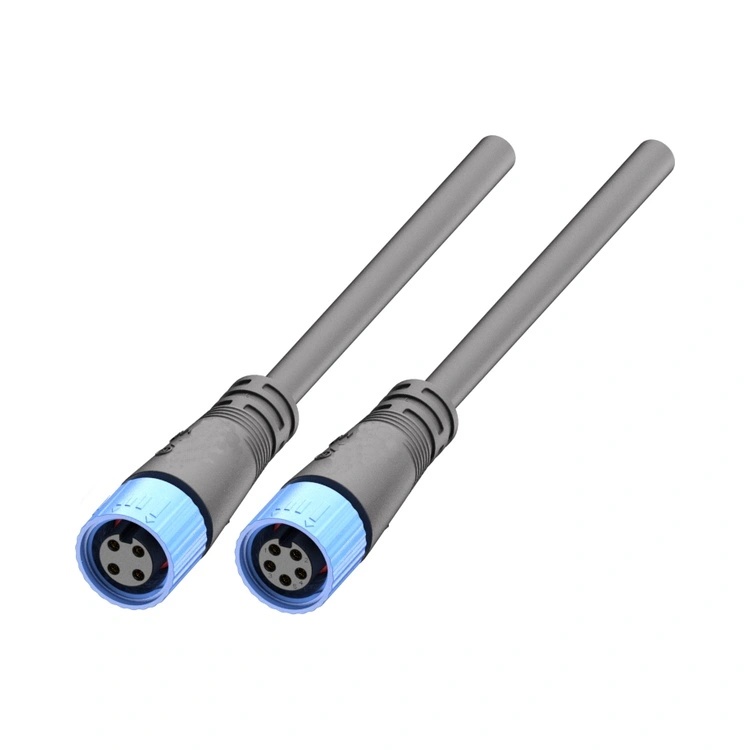

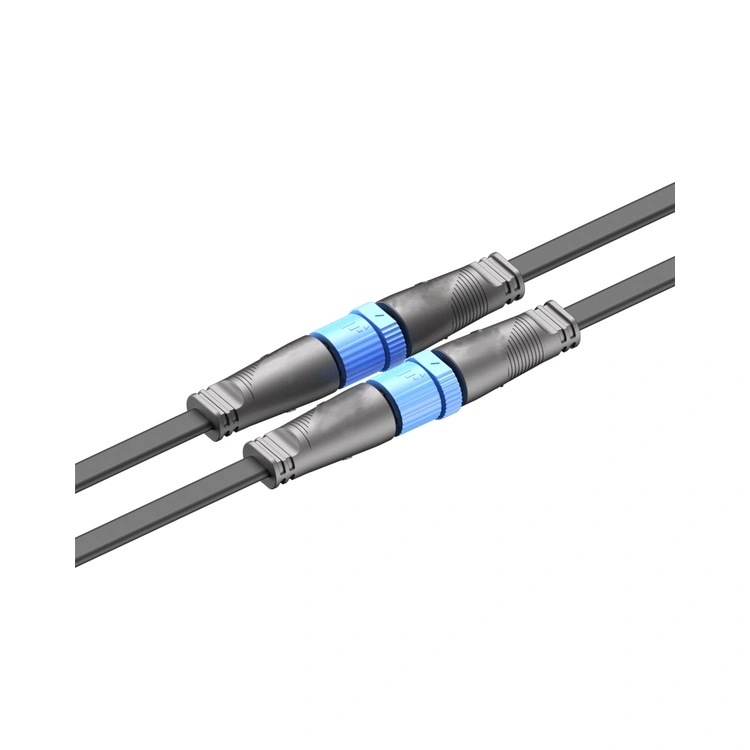

The Penyambung kalis air siri M15 bukan sekadar antara muka bulat berulir; ia adalah penghalang keselamatan khusus Reunion untuk sistem LED berkuasa tinggi di mana kekangan ruang memenuhi pendedahan cuaca yang melampau. Walaupun pilihan M12 standard mengendalikan isyarat arus rendah, platform 15mm ini memuatkan konduktor 16–20AWG yang membawa sehingga 10A setiap pin—penting untuk memacu enjin LED 500W+ moden dalam projek seni bina dan infrastruktur.

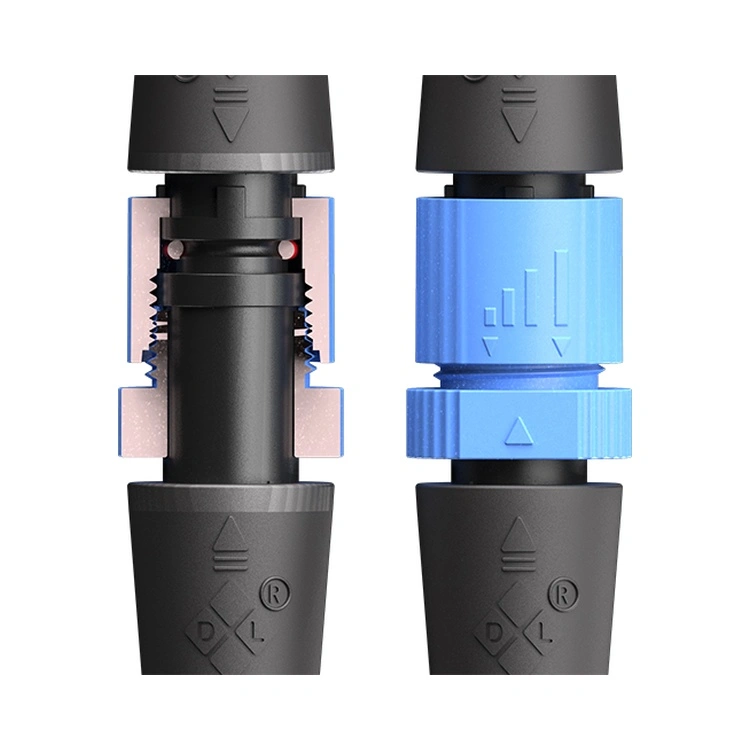

Pembeza kejuruteraan yang unik: Perumahan reka bentuk jenis berintegrasisekatan dalaman berbilang teras—penghalang fizikal yang memisahkan kuasa dan lorong isyarat dalam cangkang yang sama. Dalam pemasangan dunia sebenar (cth., pencahayaan terowong dengan operasi 24/7), partition ini menghalang litar pintas bencana jika penebat wayar individu haus terhadap getaran, mod kegagalan yang sering diabaikan oleh penyambung bulat generik.
Reunion mengeluarkan siri ini melalui proses bersepadu menegak: acuan suntikan PA66 ketepatan, penyaduran emas automatik pada kenalan aloi tembaga, dan ujian elektrik 100% setiap kelompok. Tersedia dalam susun atur 2-, 3-, 4-, dan 5-pin, the Penyambung kalis air siri M15 menyokong pemacu LED arus malar dan voltan malar, dengan nat pengunci berulir yang mengekalkan integriti tork di bawah resonans akibat angin dan kitaran haba harian .
| Ciri | Manfaat Kejuruteraan untuk Projek Anda |
| Pengedap Dikawinkan IP67/IP68 | Menahan banjir sementara (IP67) dan rendaman berterusan sehingga 1.5m (IP68)—disahkan melalui ujian kemasukan air peringkat kelompok |
| Reka Bentuk Jenis 15mm Padat | Sesuai dengan luminair LED langsing dan paparan dipasang pada tiang di mana setiap milimeter dikira; mengurangkan beban angin pada lekapan. |
| Partition Dalaman Berbilang Teras | Utamakan keselamatan: Pemisahan fizikal antara litar kuasa (250V/10A) menghalang arka daripada rayapan penebat |
| Perumahan PA66 | Tahan lama perumah logam dalam persekitaran pantai atau agresif kimia. |

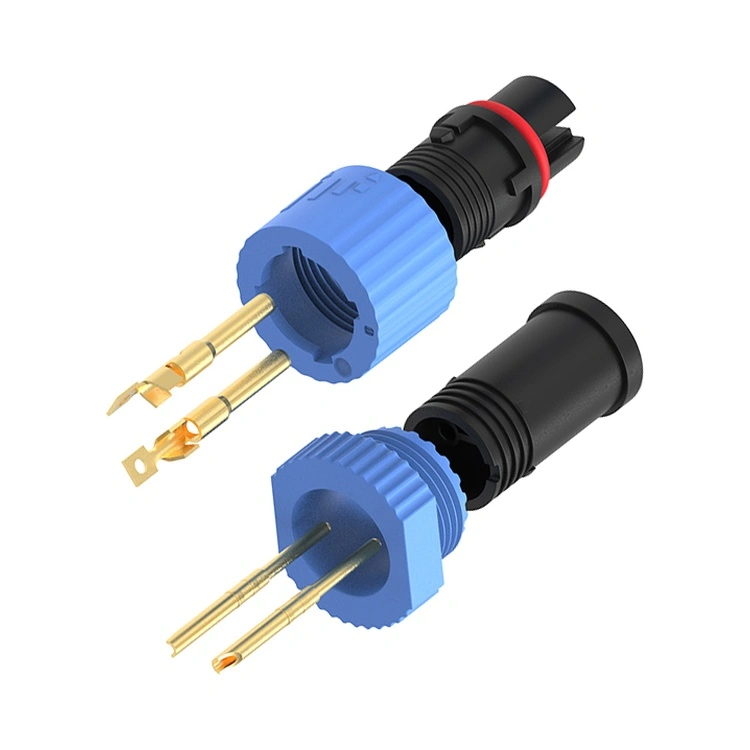

| Kenalan Bersalut Emas | Mengekalkan rintangan sentuhan ≤3mΩ melebihi 500+ kitaran mengawan |
| Teras | 2,3,4,5Pin pilihan |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin |
| Penilaian Voltan | 250V | 250V | 125V | 125V |
| Penilaian Semasa (setiap pin) | 10A | 10A | 10A | 10A |
| Julat Kawat | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Voltan Tahan Dielektrik | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Rintangan Penebat | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Suhu Operasi:-40°C ~ +105°C
Perlindungan:IP67 / IP68 (disahkan di bawah keadaan dipadankan dengan cincin O yang dibekalkan)
Perumahan:PA66
Hubungi:Aloi tembaga bersalut emas
Rintangan Sentuhan:≤3mΩ
Ketahanan Mengawan:≥500 kali
Kemudahbakaran:UL 94 V-0
Pematuhan:RoHS, REACH
| Aspek | Reunion M15 Series | Jenama EU/AS Premium | Alternatif Kos Rendah |
| Harga Unit | Daya saing volum (minta harga berperingkat) | 2–3x lebih tinggi | Kos pendahuluan yang lebih murah, tetapi tersembunyi |
| Pembahagian Keselamatan Dalaman | Ya – standard merentas semua pin | Jarang ditawarkan | Selalu tiada |
| Bahan Perumahan | PA66 | PA atau aloi zink | Gred kitar semula/tidak diketahui – menjadi rapuh dalam masa 2 tahun |
| Penyaduran Kenalan | Penyaduran emas | Emas atau perak (0.1–0.2µm) | Timah atau tiada penyaduran |
| Julat Suhu | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Kebolehkesanan | Berkod ERP daripada kumpulan resin kepada pemasangan akhir | ya | tiada |
| Masa Utama | 12–15 hari | 6–8 minggu | Tidak dapat diramalkan (30–60 hari) |
| Penyesuaian MOQ | 100 pcs (untuk pemasangan kabel) | 500+ pcs | Tidak ditawarkan |
| Sokongan Kejuruteraan | Sambutan 24 jam, 10 jurutera dalaman | Lebih perlahan kerana sokongan berperingkat | Tiada sokongan teknikal |
Kemudahan pembuatan Reunion (diperakui ISO 9001, 14001, dan 13485) beroperasi di bawah kawalan proses statistik yang ketat. Setiap lot pengeluaran Penyambung kalis air siri M15 termasuk:
Bahan mentah
Rekod pengacuan suntikan dalam proses (tekanan, suhu, masa kitaran)
100% ujian elektrik (Hi-pot, rintangan penebat dan rintangan sentuhan)
Laporan ujian rendaman IP67 (sampel rawak daripada setiap kelompok – foto dan video disimpan)
The Penyambung kalis air siri M15 bukan penyambung automasi generik yang digunakan semula untuk pencahayaan. Ia menangani tiga jurang sebenar:
Kapasiti semasa: M12/M8 biasanya mengendalikan maksimum 4A; M15 menghantar10A setiap pin—penting untuk modul LED 100W+.
Pembahagian keselamatan: Halangan dalaman ialahwajib untuk sistem SELV (Safety Extra Low Voltage) di mana wayar kuasa dan kawalan wujud bersama. Tanpanya, untaian wayar sesat boleh memendekkan 250V kepada garis isyarat—memusnahkan pemandu.
Ketahanan: Perumah PA66 M15 dengan penstabil UV menghalang keretakan akibat matahari—mod kegagalan yang diketahui untuk campuran nilon M12 standard dalam pelekap tiang luar.
Tiga sebab kejuruteraan:
Padanan pengembangan terma: PA66 mengembang/mengecut dengan jaket kabel dan perumah LED, mengurangkan tegasan ricih pengedap semasa ayunan -40°C~+105°C.
Pengelakan kakisan galvanik: Dalam persekitaran garam pantai atau nyah ais, penyambung logam mengalami hakisan celah walaupun dengan penyaduran. PA66 menghapuskan ini sepenuhnya.
Pengurangan berat badanpada: 40% lebih ringan daripada cengkerang logam yang setara—penting untuk lengan luminair julur di bawah beban angin.
Untuk projek yang secara eksplisit memerlukan perisai logam (mis., pencahayaan perubatan sensitif EMI), Reunion menawarkan siri alternatif—tetapi untuk 95% aplikasi LED luaran, PA66 mengatasi logam dalam jumlah kos pemilikan.
Daya kilas mengawan:Ketatkan tangan sehingga kerusi O-ring, kemudian sapukan0.4–0.6 Nm dengan sepana tork. Jangan sekali-kali melebihi 0.8 Nm (mampatan berlebihan mengganggu gelang-O).
Pemeriksaan cincin O:Gantikan cincin O NBR yang diprapasang setiap kali24 bulan untuk pemasangan dengan kitaran haba harian >30°C delta.
Kemasukan kabel:Mengekalkan a5× diameter kabel jejari lentur pada pelepasan terikan untuk mengelakkan celah mikro di sekeliling penebat wayar.
Orientasi: Sentiasa halakan kabel ke bawah untuk mengelakkan pengumpulan air di antara muka kulit belakang.
Reunion membekalkan abah-abah kabel yang dipasang di kilang dengan penyambung pra-tork—menghapuskan kebolehubahan pemasangan medan untuk projek infrastruktur kritikal.
