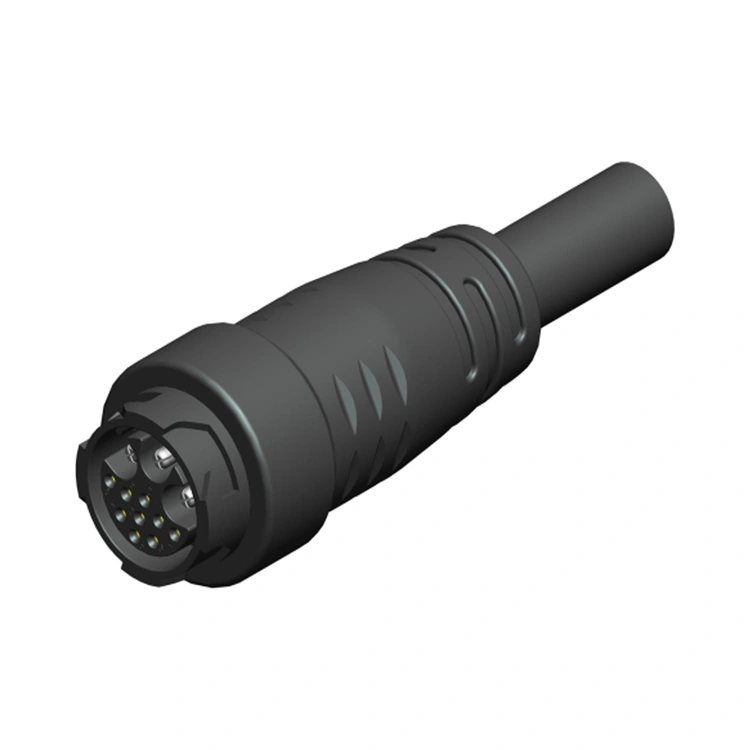

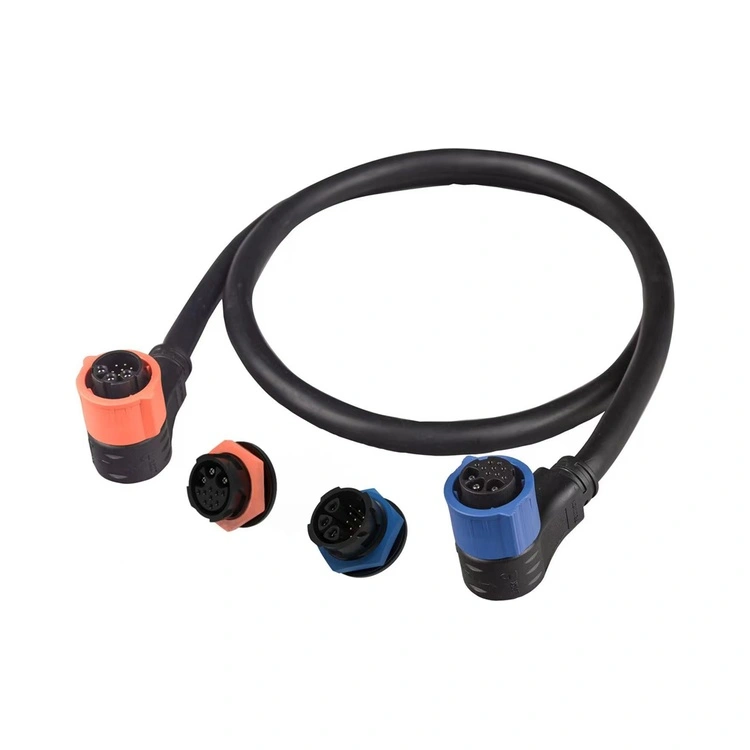

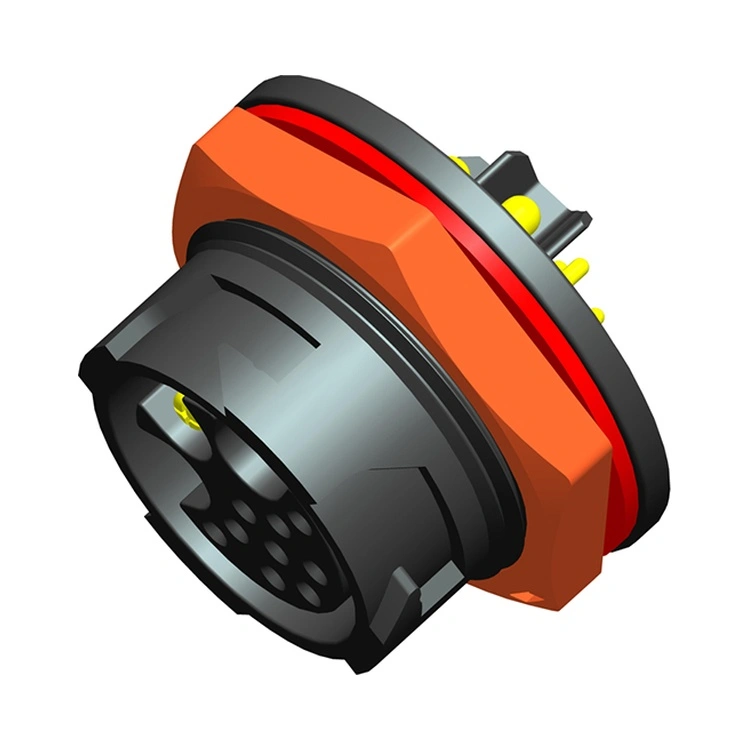

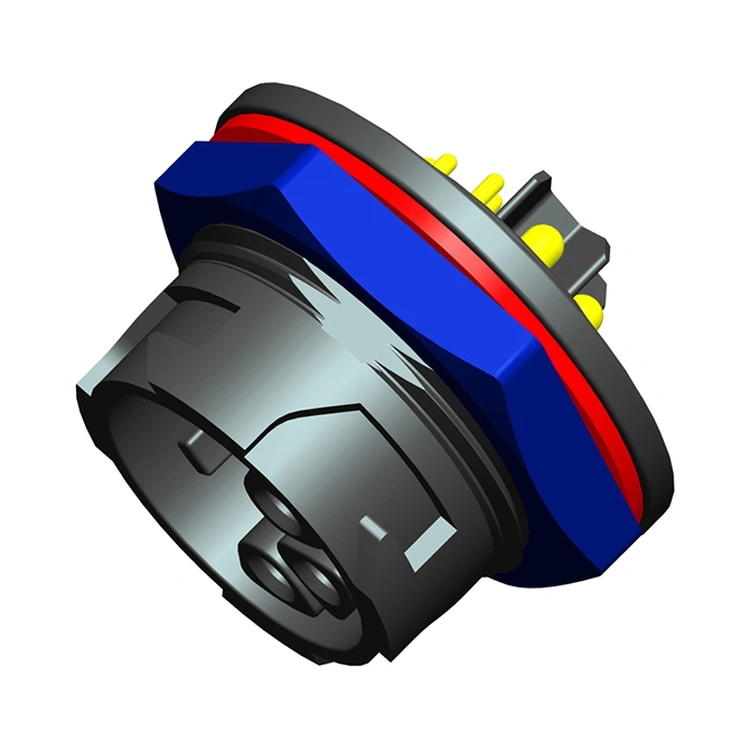

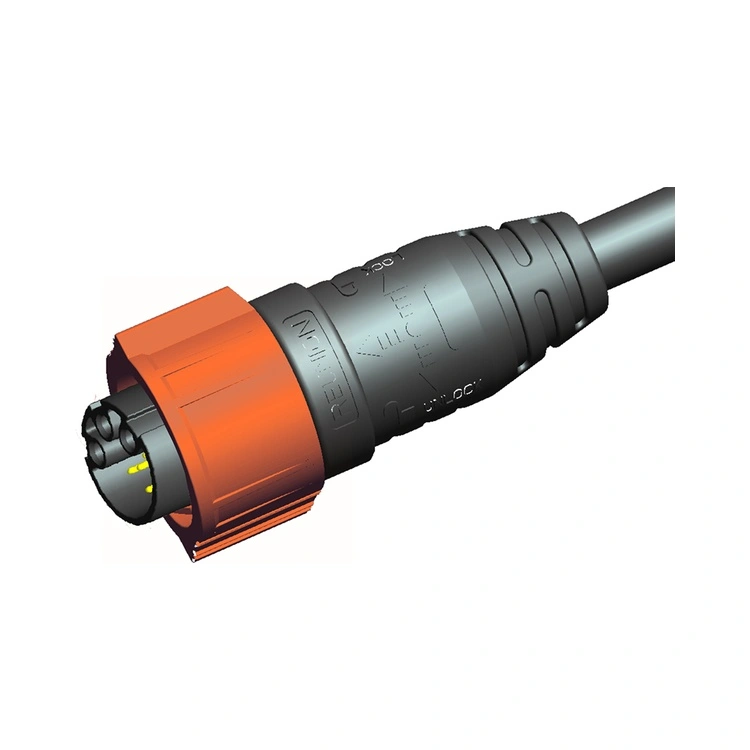

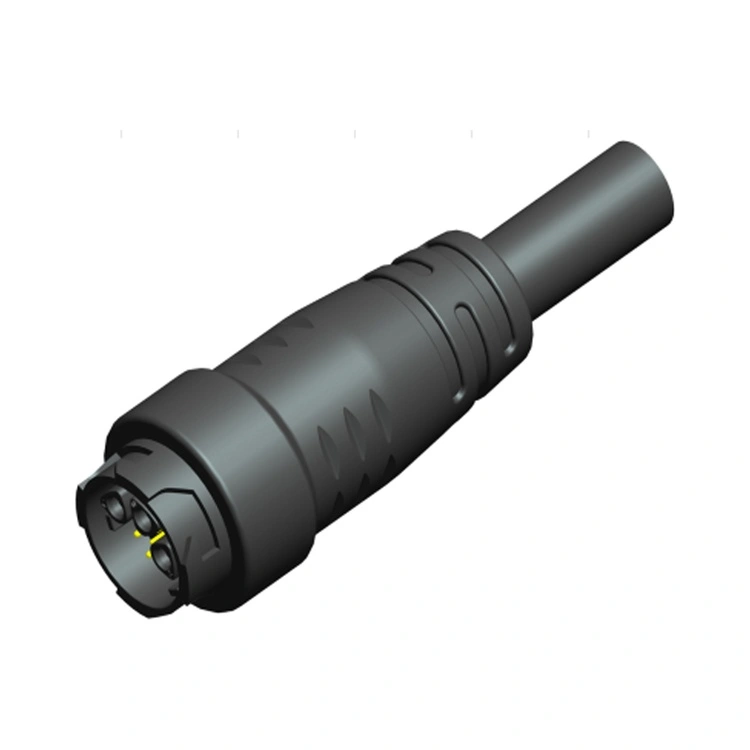

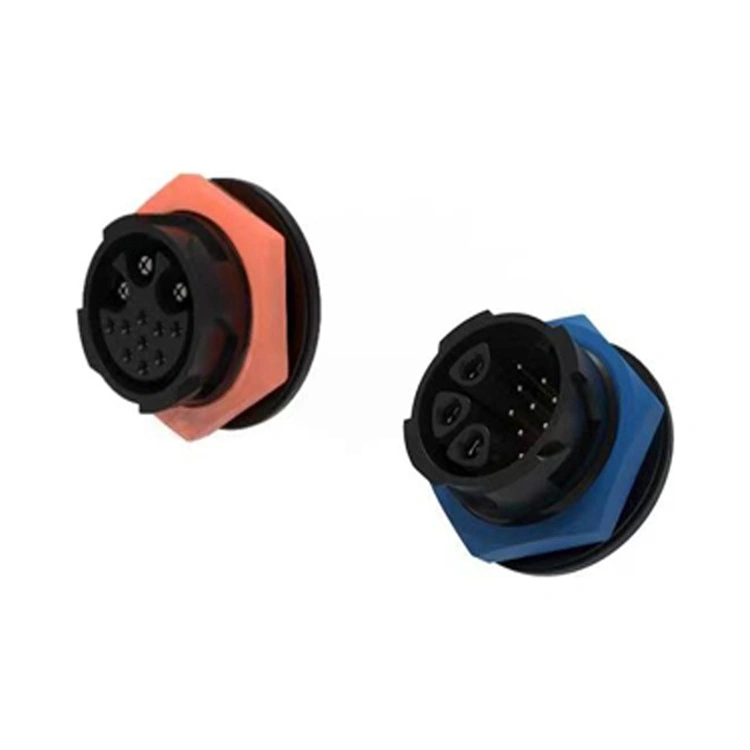

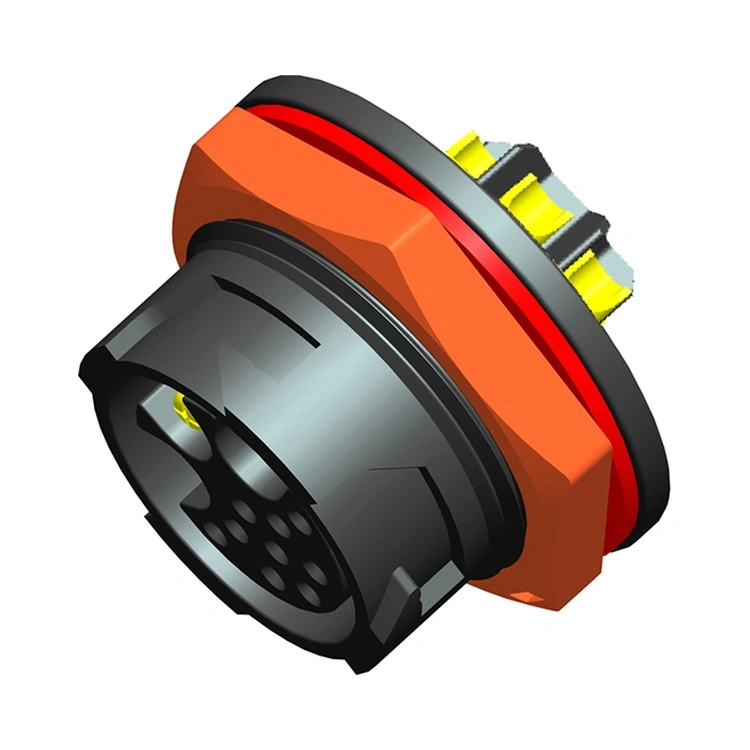

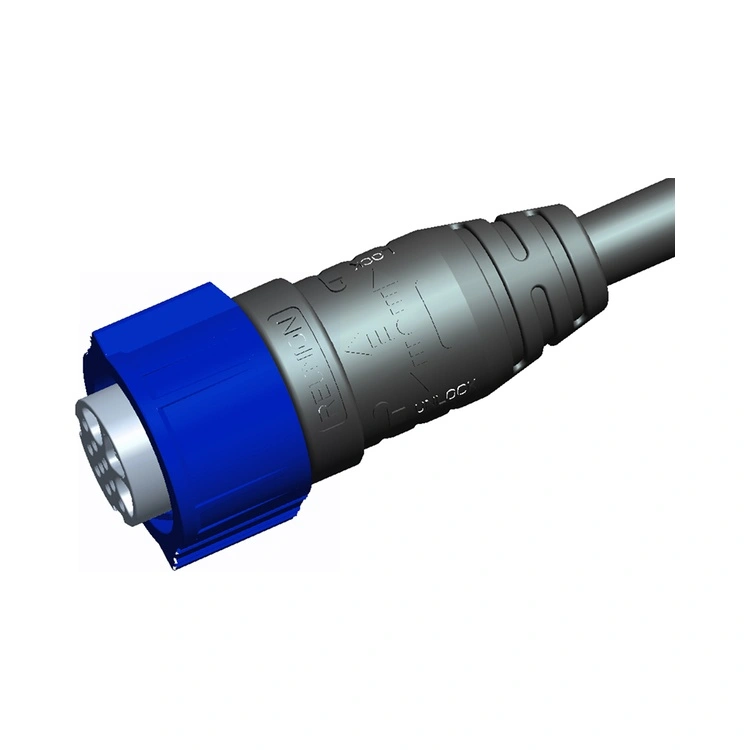

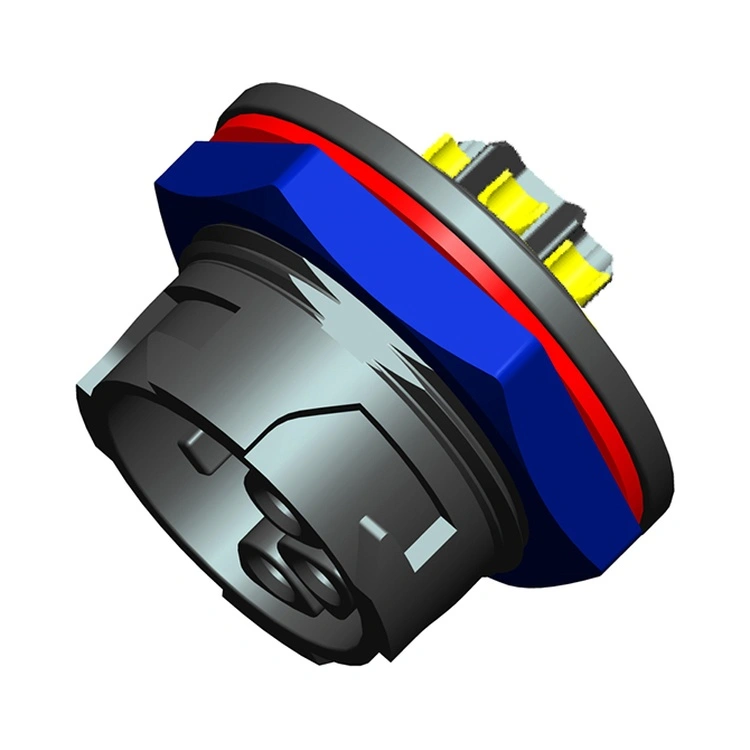

Penyambung Hibrid Kuasa & Isyarat Siri X ialah penyelesaian intersambung inovatif Reunion yang menggabungkan penghantaran kuasa dan penghantaran isyarat dalam perumahan tunggal yang menjimatkan ruang. Penyambung ini menangani permintaan yang semakin meningkat daripada pengeluar peralatan untuk mengurangkan ruang panel, kiraan kabel dan kerumitan pemasangan dengan menyepadukan berbilang jenis sambungan ke dalam satu antara muka.
Sesentuh kuasa direka bentuk untuk sambungan selamat dan rintangan rendah, manakala sesentuh isyarat dilindungi dan diletakkan untuk meminimumkan crosstalk. Reunion mengeluarkan siri X melalui proses bersepadu menegak—daripada pemesinan ketepatan dan pengacuan suntikan melalui pemasangan automatik dan ujian elektrik 100%. Bagi jurutera yang mereka bentuk peralatan industri termaju, bateri, tenaga, ebike, LED, atau robotik, penyambung ini menyediakan penyelesaian yang boleh dipercayai dan cekap yang memudahkan pendawaian dan mengurangkan kesan keseluruhan sistem.
| Ciri | Faedah |
| Kuasa dan Isyarat dalam Satu Penyambung | Menggabungkan penghantaran kuasa (sehingga 30A) dan penghantaran isyarat dalam antara muka tunggal—mengurangkan ruang panel dan kiraan kabel. |
| Sistem penguncian putaran pantas | Pergaulan pantas, satu tangan dengan pengesahan kunci boleh didengar—mengurangkan masa pemasangan dan penyelenggaraan. |
| Pengedap Alam Sekitar IP67 | Kedap habuk dan dilindungi daripada rendaman sementara—boleh dipercayai untuk aplikasi industri dan luaran. |
| Konfigurasi Isyarat Kuasa Berbilang | Siri 1X: 2+4pin Siri 3X: 3+9 pin —menyesuaikan diri dengan keperluan kuasa dan isyarat yang berbeza. |
| Perumahan plastik | Bahan nilon—UL94-V0, tahan kakisan, tahan haus |
| Kenalan Bersalut Emas | Rintangan sentuhan rendah dan perlindungan kakisan—mengekalkan prestasi sepanjang beratus-ratus kitaran mengawan. |
| -40°C hingga +105°C Operasi | Julat suhu yang luas meliputi keadaan industri dan luar yang melampau. |
| Parameter | Spesifikasi |
| Konfigurasi Kenalan | 3 kuasa + 9 isyarat |
| Arus Sentuhan Kuasa | Sehingga 30A setiap kenalan |
| Voltan Kuasa | Sehingga 300V AC/DC |
| Hubungan Isyarat Semasa | Sehingga 5A setiap kenalan |
| Voltan Isyarat | Sehingga 30V DC |
| Rintangan Hubungan | ≤5mΩ |
| Rintangan Penebat | ≥2000MΩ |
| Dielektrik Menahan | 1500V AC selama 1 minit |
| Kitaran Perkawinan | ≥1,000 kali |
| Suhu Operasi | -40°C ~ +105°C |
| Penilaian Perlindungan | IP67 (keadaan berpasangan) |
| Bahan Perumahan | PA6+GF warna hitam |
| Bahan Kenalan | C54400 & C3602 saduran emas & saduran nel |

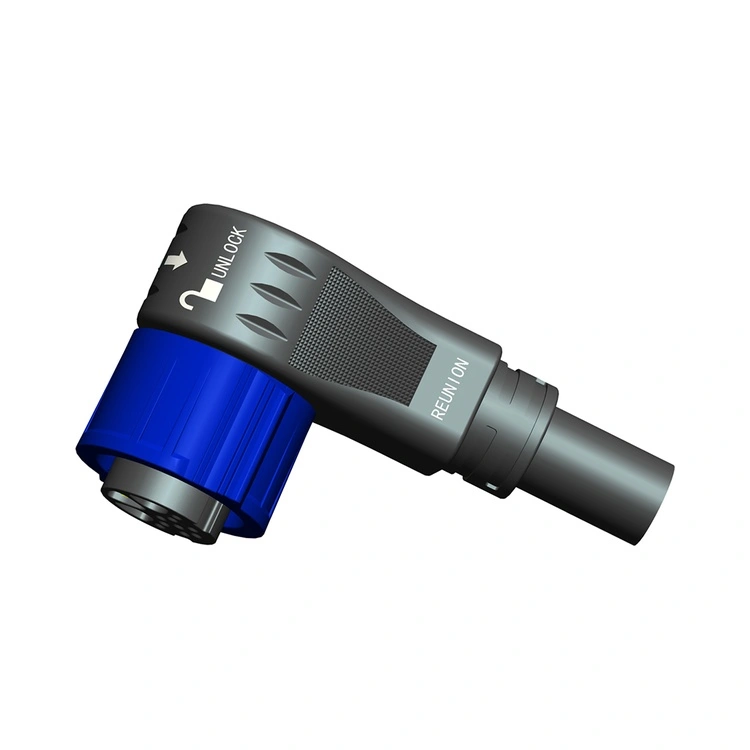

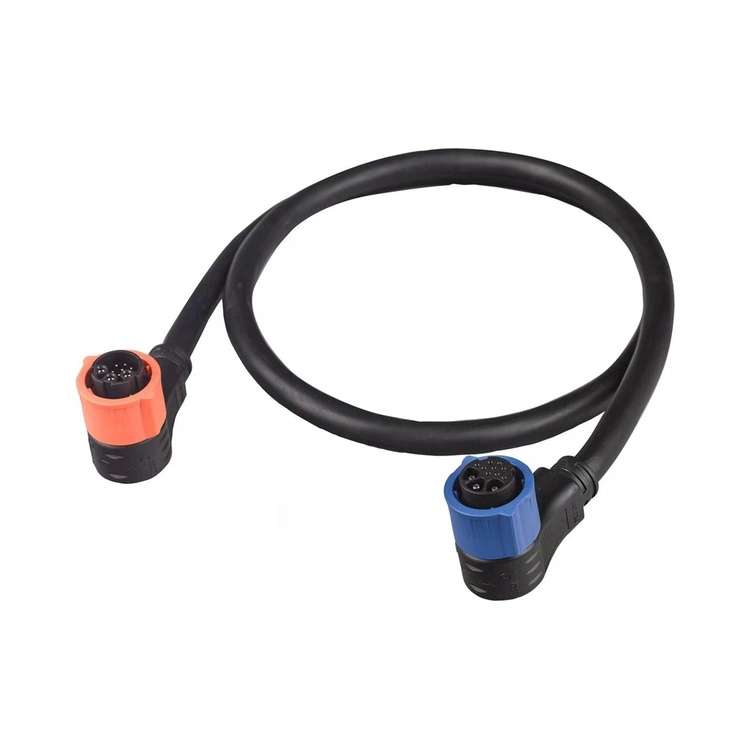

| Keluar Kabel | Lurus atau sudut kanan |
| Aspek | Reunion X Siri Hibrid | Penyambung Kuasa + Isyarat Asingkan | Jenama Penyambung Hibrid Eropah Premium |
| Ruang Panel | Satu keratan panel diperlukan | Dua potongan panel diperlukan | Satu potongan panel |
| Kiraan Kabel | Satu kabel diperlukan | Dua kabel diperlukan | Satu kabel |
| harga | Harga mesra volum | Kos komponen yang lebih rendah, kos pemasangan yang lebih tinggi | 3-4× lebih tinggi |
| Masa Pemasangan | Dikurangkan (satu penyambung) | Dilanjutkan (dua penyambung) | Dikurangkan |
| Pengedap IP67 | Standard | Pembolehubah | Standard |
| Konfigurasi Kenalan | Pelbagai pilihan – komprehensif | Boleh disesuaikan | Julat terhad |
| Penarafan Kuasa | Sehingga 30A | serupa | serupa |
| 100% Ujian Elektrik | Setiap unit | Berasaskan sampel | Berasaskan sampel |
| Kebolehkesanan | ERP boleh dikesan | Pembolehubah | ya |
| Masa Utama | 12-15 hari | 4-8 minggu | 4-8 minggu |
| Penyesuaian | MOQ rendah | Pembolehubah | MOQ yang tinggi |
Kelebihan Reunion: Anda menerima sambungan isyarat kuasa bersepadu, keperluan ruang panel yang dikurangkan dan pengurusan kabel yang dipermudahkan—semuanya pada harga yang menjimatkan kos, tanpa kos premium jenama Eropah.
| Pensijilan | Skop |
| ISO 9001:2015 | Pengurusan kualiti—reka bentuk, pengeluaran dan perkhidmatan selepas jualan. |
| ISO 14001:2015 | Pengurusan alam sekitar—pengurangan sisa yang disahkan dan amalan mampan. |
| ISO 13485:2016 | Pengurusan kualiti peranti perubatan—terpakai untuk siri X yang digunakan dalam peralatan diagnostik atau pemantauan. |
| UL Diiktiraf | Pensijilan keselamatan peringkat komponen untuk pasaran Amerika Utara. |
| RoHS | Sekatan bahan berbahaya—pematuhan dengan Arahan EU. |
Barisan pengeluaran siri X Reunion beroperasi di bawah kawalan proses yang ketat. Pengedap IP67 disahkan pada setiap kumpulan pengeluaran melalui ujian rendaman sebenar. Rekod ujian, sijil bahan dan laporan pemeriksaan disimpan untuk setiap kumpulan.
Kelebihan utama ialahruang dan kecekapan kabel. Penyambung hibrid:
Mengurangkan potongan panel– Satu penyambung vs. dua atau tiga penyambung berasingan.
Mengurangkan kiraan kabel– Satu pemasangan kabel lwn. berbilang kabel.
Memudahkan pemasangan– Satu operasi mengawan vs. berbilang operasi.
Mengurangkan titik kegagalan yang berpotensi– Lebih sedikit sambungan bermakna lebih sedikit titik kegagalan.
Meningkatkan pengurusan kabel– Satu kabel lebih mudah untuk dihalakan dan selamat.
Untuk peralatan dengan ruang panel terhad—seperti peranti perubatan, robotik atau kawalan industri padat—penyambung hibrid selalunya penting.
Reunion mengesyorkan amalan pemasangan berikut:
mengawan– Tolak dengan kuat sehingga klik yang boleh didengar mengesahkan kunci.
Pemeriksaan cincin O– Gantikan cincin-O jika ubah bentuk, retak atau pengerasan kelihatan.
Jejari lentur kabel– Kekalkan minimum5× diameter kabel pada entri penyambung.
Orientasi– Orientkan keluar kabel ke bawah untuk pemasangan luaran/washdown.
